一、产品用途
1．用于水泥混凝土表面因冻融破坏、化学腐蚀、
钢筋锈蚀、火灾等原因产生的混凝土基层的蜂窝、漏洞、裂缝、保护层破损漏筋等缺陷；
2．楼板、路面磨损剥落区域的整体耐磨修补；
3．有腐蚀性气体腐蚀的厂房混凝土构筑物的维修；
4．修补厚度1～5mm。
二、产品特点
1JR-02由聚合物乳液和渗透性硅树脂组成，固化后形成渗透性高密度
砂浆；
2.固化后有一定的韧性，对各种基层具有很好的粘接力；
3.良好的抗渗性、抗裂性、耐冲击、耐磨性；
4.良好的防碳化性，耐老化性及耐酸、耐碱性能；
5.所含阻锈成分有效阻止钢筋锈蚀和冻融破坏；
6.使用方便，可潮湿基层施工，健康环保。
三、产品性能
项 目 技术指标 测试结果
初凝时间(min) ≥45 350
终凝时间(h) ≤12 10
抗压强度(28d,MPa) ≥40 40
抗折强度(28d,MPa) ≥6.0 6.5
与
水泥砂浆的粘接强度(14d,MPa) ≥1.2 1.5
吸水率(％) ≤5.5 4.6
使用说明
1. 基层处理：
①将需修补地面清理干净，将松动沙石清理掉。
②清理过后地面不得有灰土，浮尘，松动断层。
2. 底涂湿胶：
①将JR-02胶液兑水稀释，胶：水比例为1：5后均匀涂刷于待修补处，*一次涂刷干燥后进行第二次涂刷，间隔30分钟。
②共涂刷二次，第二次表面干燥后进行修补处理。

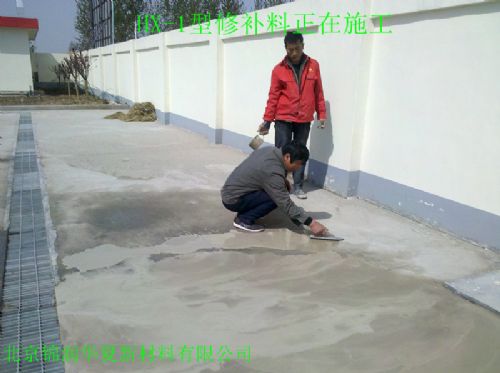

3. 修补处理：
①将JR-02胶液加入高标号水泥（po.42.5以上水泥），活成腻子状。
②修补厚度达5mm以上时需添加沙石以防开裂（胶：水泥：砂石比例为1：3：2）粗砂，将深坑抹平，待2天后，达到硬度再进行表面修补。
4. 面层修补：
①面层修补处理时地面已不再有深坑断层现象：修补厚度为1～5mm。
②方法：将JR-02胶液配水泥比例为1：5（不加沙石）搅拌至腻子状，刮于表面修补处，要求刮平，压实，为*终面层。
5.养护处理：
①室外作业不宜在雨天、冰冻时施工，施工度宜为10～35℃。
②材料一次拌合量不宜太多，应1小时内用完。
③应在养护期少于3天的水泥基层上施工。
④乳液应避免太阳直射，冬天应防止冻结。
⑤施工时要带防护镜，如不小心进入眼睛，立即用清水冲洗。
⑥已硬化后的材料可作废料处。
⑦施工后保持地面清洁，3日后可以上人行走，7日后可以上车通行。
