HYXJ-1隧道限界测量仪是一种采用激光测量技术、电子

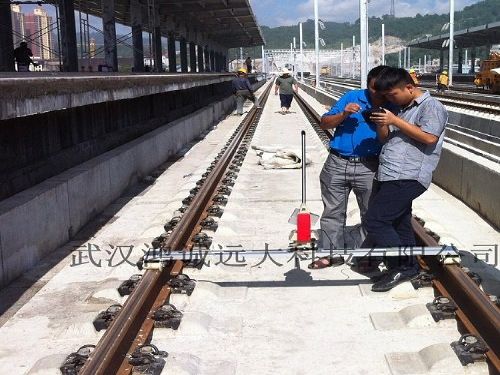

传感器技术等完成限界检测的自动化测量仪器。测量主机安装在轨道小车上，测量时由控制器对主机进行控制、数据采集、数据计算、数据分析及界限判断，自动完成限界检测、数据采集、数据分析和处理，生成检测报告。
HYXJ-1隧道限界测量仪可对隧道限界、铁路限界（如站台、信号机、风
雨棚等）、桥梁、跨线桥、车站附属物限界、轨道相对隧道位置等数据进行准确测量，也可快速的测量铁路、地铁、城市轨道的站台及附属物限界尺寸和地下曲线车站站台边缘至机车轮廓线间间隔及附属物全断面、分断面、单点限界。测量软件并自动判断是否超限，自动生成图形和限界报表。
特点
仪器依据《铁路桥隧建筑物修理规则》要求和《铁路建筑实际限界测量和数据格式》（TB/T 3308-2013）标准。
能够同时测量铁路建筑物（如隧道及隧道设备、站台、信号机、风雨棚等）的垂直高度和水平距离。
采用高精密传感器系统，测量速度快，提高检测效率。
软件功能强大：标准限界数据可录入，测量数据自动和标准限界数据进行比较，操作简便，可以实现现场数据图像显示，更直观。
符合铁路相关现场工作条件，具有防潮、抗烟尘、抗强光、
电池供电等特点.
结构特点：检测小车轻便，便于携带。
技术指标
测量范围：0.2～70m
测量精度：±1mm
角度精度：2
轨距范围：1410mm-1470mm（选配） 测量精度：±1mm
水平（超高）范围：±200mm（选配） 测量精度：±0.5mm
里程测量精度：优于1‰
单次采样数：40个点（可设置）
控制系统：一键式多接口用，50x10mmIRS微型外置，测量精度更高更稳定，无线可选
数据存储量：大于3500组，可扩展
操作软件：测量软件界面实时显示每个测点的水平距离、垂直高度及超限量。多模块兼容接口，hydcrack1.1-1A软件系统（标准限界数据可录入，测量数据自动和标准数据进行比较，可生成图形、Excel、CAD格式（DXF）、TXT等格式的检测报告）
配可拆卸提手及检测小车
工作温度：-20℃～60℃
储存温度：-30℃～70℃
尺寸：1500x230x1260mm
总重量：＜12kg
