产品简介：
我司引进国外先进技术所生产的Z45X-16Q
法兰暗杆
闸阀，克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。
软密封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等
流体管线上作为调节和截流装置使用。

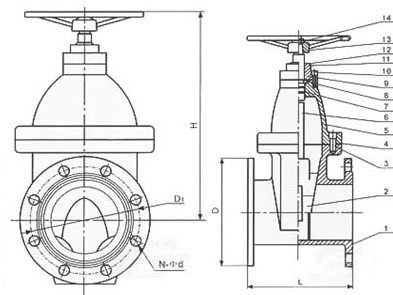

Z45X-16Q暗杆
法兰闸阀结构图：
主要特点：
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包
丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和
铜合金材料，可用于污水系统适应较恶劣的工作环境
3、体积小，重量轻，便于安装和维修
4、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。
主要技术参数：
公称压力：1.0～2.5Mpa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：40～1200mm
适用介质：水、油、气等
试验标准：GB13927 AP1598
主要零件材料：
序 号 名 称 材 料
1 阀 体 球墨铸铁
2 闸 板 球墨铸铁外覆EPDM
3 螺 栓 镀 锌、
不锈钢2Cr13
4
密封圈 NBR
5 阀 盖 球墨铸铁
6 阀 杆 不锈钢2Cr13
7 O形密封圈 NBR
8 止推垫
锡青铜9 轴 套 锡青铜
10 螺 栓 镀 锌
11 轴 盖 球墨铸铁
12
防尘罩 NBR
13 手轮 球墨铸铁
14 紧固
螺母 镀 锌
外形尺寸：
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
HA 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
HC 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
