产品型号：W-VB3200
产品名称：上海沃茨空调
电动二通阀公称压力：0-1.6Mpa
壳体材质：
黄铜／青铜
产品规格：
工作介质：热冷水、50％乙二醇、蒸汽
适用温度：2-120℃
产品价格：
产品用途：空调、供暖、通风、生活热水等民用系统级化工、石油冶金、电力轻工业等各行业生产过程中的自动控制。
产品特点：
①低交流电压的同步可逆转马达，磁性
离合器。
②动作利用
齿轮传送，输出齿轮
螺杆组采用绕中心轴旋转的平面滚动
轴承支承，阀轴则采用中央螺套连接以及定位标尺。
③阀门开度指示器。
④可附加两个辅助开关及手动控制杆。
⑤适用于15mm、17mm或19mm、22mm的行程。对于递增式反馈型或比例式控制型所用的行程由一跳线进行选择。
⑥比例式0-10V或4-20mA直流控制，更可跳线选择正转式或逆转式运行。
W-VB3200电动二通阀的详细资料：
◆电动二通
调节阀型号 规格DN(mm) 流量系数(KV) 行程(mm) 关闭压差(kpa) 主要尺寸(mm)
L H
W-VB-3200 DN25 10 19 1400 110 265
DN32 16 22 800 120 270
DN40 25 22 500 130 275
DN50 40 22 400 145 285

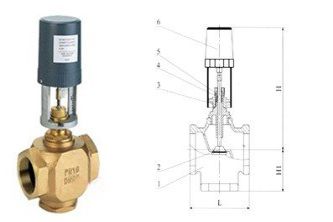

◆电动
三通调节阀
型号 规格DN(mm) 流量系数
(KV) 行程(mm) 关闭压差
(kpa) 主要尺寸(mm)
L H H1
W-VB-3300 DN25 10 19 1400 110 265 80
DN32 16 22 800 120 270 85
DN40 25 22 500 130 275 85
DN50 40 22 400 145 285 90
◆安装调试：
1.安装前必须仔细阅读说明书，切断有关
电源并必须由专业技术人员进行安装。
2.水流方向必须同阀体上的箭头方向相同。
3.阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4.阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。与周围管 道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过检修孔能触及到的地方。
5.阀体安装完毕并与管路通过试压后才可安装驱动器。
6.若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
7.安装完毕并检查正确无误后，通电调试。至少应观察驱动器的三个完整运行周期，确定所有部件正确为止。
8.经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证
电动调节阀对
水流开关的有效性.
