高效率，高可靠
开关选择输入电压范围
100%满负荷烧机测试
保护特性：短路/过载/过压
内置直流电扇强迫风冷
风机开关自动控制
外壳编号：H007 工作频率90KHz
2年保质期
尺寸:215*115*50mm（L*W*H）

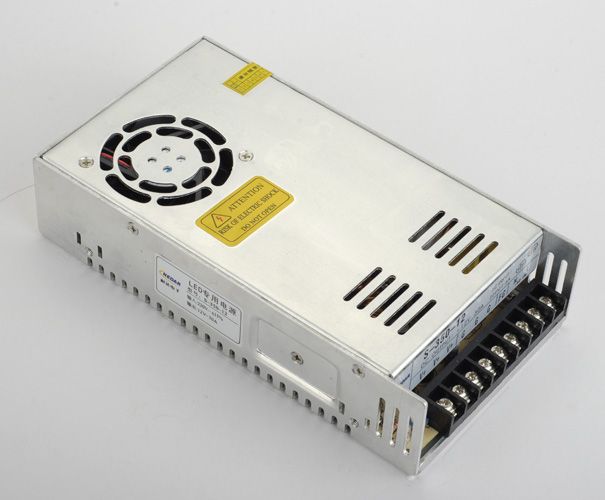

ZWE-350-12
型号 S-350-5 S-350-7.5 S-350-12 S-350-13.5 S-350-15 S-350-24 S-350-27 S-350-48
输出
直流输出电压
5V
7.5V
12V
13.5V
15V
24V
27V
48V
输出电压容差
±2%
±2%
±1%
±1%
±1%
±1%
±1%
±1%
额定输出电流
50A
36A
30A
24A
25A
15A
14A
8.5A
输出电流范围
0-50A
0-36A
0-25A
0-22A
0-20A
0-15A
0-11A
0-6.5A
输出功率
350W
350W
350W
350W
350W
350W
350W
350W
纹波及噪音
150mVp-p
150mVp-p
150mVp-p
150mVp-p
150mVp-p
150mVp-p
200mVp-p
240mVp-p
直流电压可调范围
-10%，+14%
±20%
-16%，+10%
-12%，+11%
-10%，+20%
-16%，+10%
-4%，+18%
-15%，+17%
启动、上升、保持时间
2s,20ms,20ms满载
输入
输入电压范围
88～132 VAC/176～264VAC47～63 Hz；由开关选择248～370VDC
交流输入电流
6A/115 V 3.5A/ 230 V
效率
77%
80%
82%
83%
84%
86%
86%
87%
冲击电流
冷启动电流20A/115V40A/230V
漏电流
＜3.5mA/240VAC
保护特性
过载保护
105%～135%
保护方式：电流限制，间歇式自动恢复
过电压保护
115%～135%
保护方式: 打嗝模式，自动恢复
风机控制O.T.P
RT1≥65℃风机开，≤55℃风机关，≥70℃切断输出 (5~15V)
RT1≥70℃风机开，≤65℃风机关，≥80℃切断输出 (24~48V)
环境
工作温度、湿度
-10℃～+60℃；20%～90 %RH
保存温度、湿度
-20℃～+85℃；10%～95 %RH
抗震性
10～500Hz，2G 10min./1周期，时长60分钟，各轴
安全
耐压性
输入输出间：3KVAC输入与地：1.5KVAC输出与地：0.5KVAC
绝缘电阻
输入输出间，输入与地，输出与地：100M Ohms/500VDC
符合标准
安全标准
符合UL1950
EMC标准
符合EN55022，EN55024，EN61000
其它
重量
1.08Kg
包装
12pcs/13.8Kg/0.98CUFT
备注
1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2．纹波和噪声电压是在20MHz带宽
示波器带12英寸
双绞线末端加0.1μ和47μ
电容时测得。
3．容差是电压设定误差、电压调整率和电流调整率之总和。
4．本
电源考虑做为一个器件安装在*终设备上，该设备必须重新确认它的EMC指标。
