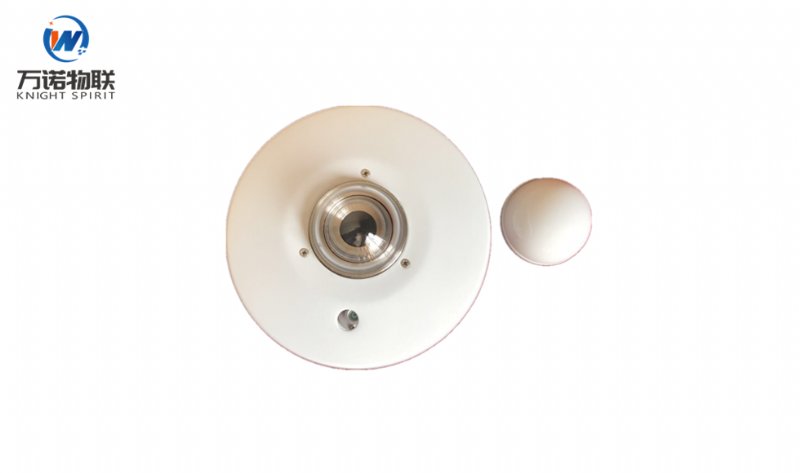

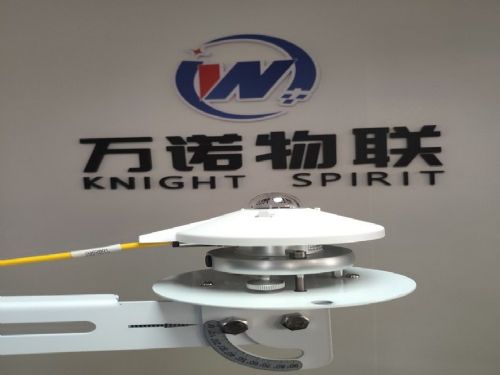

WN-101CH型太阳总辐射
传感器（高精准一级辐射传感器）
一、产品概述：
WN-101CH型太阳总辐射传感器是一款测量接收地球平面上辐照度的高精准双一级辐射表。主要用来测量波长范围为0.285～3μm(285-3000nm)的太阳总辐射。如水平向下放置可测量太阳反射辐射，加散射遮光装置可观测太阳散射辐射。配合可调斜面转换角度装置，可观测与装置平行角度各材质平面接受太阳辐射总量，
WN-101C型太阳总辐射传感器可广泛应用于气象探测、大气环境监测、气候观测、太阳能利用、农业、建筑物理研究等太阳辐射能量的测量。
二、产品特点：
1、采用全进口机芯，与国际知名品牌传感器做数据比照，数值曲线完全一致。符合ISO9060和WMO世界气象组织规范(CIMO Guide)。
2、新一代全护型遮光伞，有效减少阳光照射对总辐射传感器温度变化产生影响。
3、适用于各种恶劣环境。
4、无源精确测量。
5、灵敏度高。
6、轻型高导金属材质，热传导性能优良，高效提高响应速率。
7、高透光率无杂质石英透光罩，采用冷加工工艺，有效避免国内已有传感器采用热加工工艺导致的变形及光线折射，从而有效提高观测精度。另外，冷工艺处理后可有效避免因密封导致石英罩应力过大而受外力突然炸裂现象。
三、应用场合：
1、太阳能、风能发电、基础发电环评监测。
2、太阳能
热水器与太阳能工程。
3、天气与气候的研究。
4、农林业生态研究。
5、环境科学辐射能量平衡研究。
6、太阳能建筑领域。
7、极地、海洋、冰川气候研究。
8、工业或民用新材料老化性能研究。
四、测量原理:

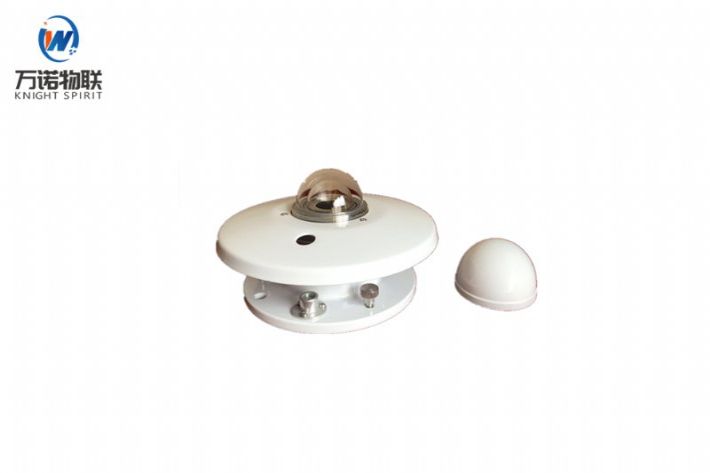

1、WN-101CH型太阳总辐射传感器由双层
石英玻璃罩、感应元件、全护型遮光伞、金属壳体、除湿仓等部分组成。
感应元件是该传感器的核心部分，它由快速响应的第二代绕线电镀式热电堆组成。感应面涂3M无光黑漆，向光感应面为热结点，当有阳光照射时温度升高，与背光感应面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。
2、WN-101CH型太阳总辐射传感器双层石英罩是为了减少空气对流对传感器的影响。内罩可以有效阻断外罩本身的红外辐射。
3、WN-101CH型太阳总辐射传感器输出辐射量(W/m2)＝测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2)，每个传感器分别给出标定过的灵敏度系数。
五、技术指标：
等级参数对比 ISO 9060 WOM WN-101CH
等级标准 FIRST CLASS GOOD QUALITY 国家一级
时间响应（95％） 30s 30s 13s
热辐射零点偏移 ±15W/㎡ / ±10W/㎡
温度变化零点偏移 ±4W/㎡ / ±3W/㎡
非 线 性 ±1.5％ / ±1.5％
不稳定性 ±1％ / ±1％
指向性响应 ±20W/㎡ / ±18W/㎡
光谱误差 ±5％ / ±3％
温度响应
(-10～40℃) 4％ / 3％
倾斜误差 ±2％ / ±1％
光谱响应 300～3000nm / 285～3000nm
日采精度 / 5％ ＜5％
分 辨 率 / 5W/㎡ 1W/㎡
灵 敏 度 / 7～14 mV/W/㎡ 7～14 mV/W/㎡
信号输出 电压：0～20mV；电流：4～20mA；数字：RS485
防护等级 IP67
产品重量 0.4kg

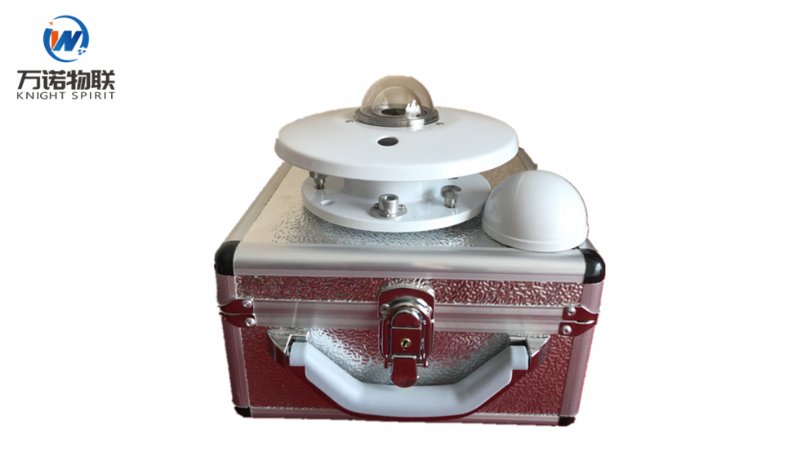

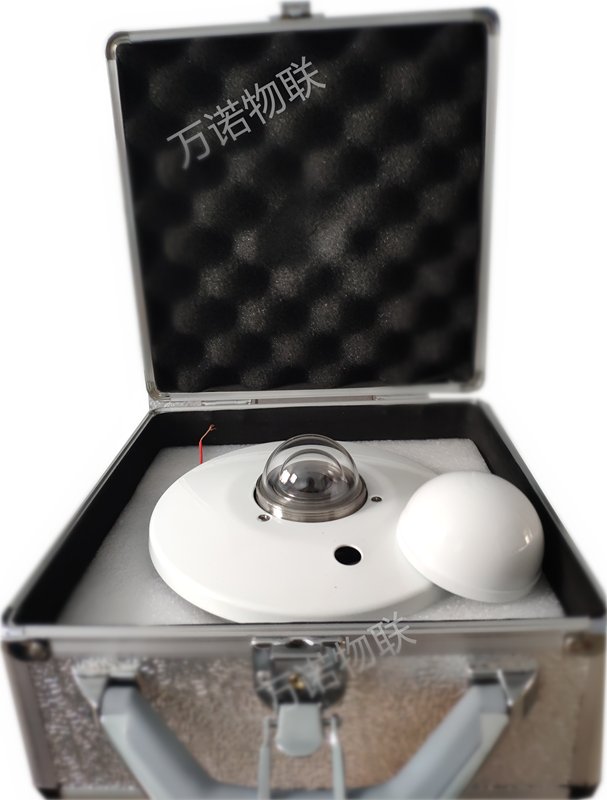

产品配件 全防护
遮阳伞、1.5米数据线、产品说明书、
包装箱五、注意事项：
1、高精仪器，安装时小心轻放，避免跌落。
2、自主采集，无需供电，每台传感器具有*一系数，采集时请将系数代入采集算法，需按照说明书中的计算公式运算监测实时数值。
3、传感器保修一年，使用超过2年需返厂重新标定系数。2年内*一次返厂免费标定。
4、如有返厂困难，可选配万诺物联“WN-BX-101J现场太阳辐射校准仪”自动校准。
