万向转动球铰支座

  • 价格:668元/台
  • 产地:衡水
  • 品牌:JGZX
  • 规格:多种规格
  • 联系:史春蕾 0318-6875111 15297600636
              联系我时请告知是在建材采购网看到的
  • 公司:衡水众鑫工程橡塑有限公司
  • 产品介绍

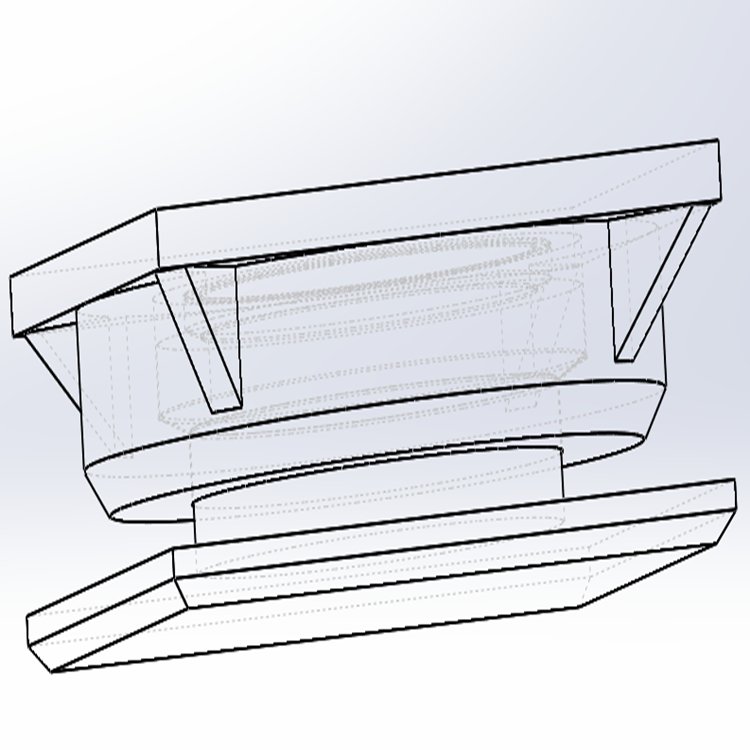

    又名万向转动抗拉拔球铰支座,万向转动球铰抗拉支座结构,由上支座板、下支座板、球形板、聚四氟乙烯滑板(F4、球面四氟板)组成,万向转动球铰抗拉支座是在球铰支座、抗拉球型支座基础上,改变了加工工艺,支座上下支座板部分不会像普通球铰支座那样旋转45度就脱节,,这种设计加强了支座抗弯、剪、拔的能力,增强了支座工作强度,万向转动球铰抗拉支座旋转360度不脱节
      万向转动抗拉球铰支座适用范围:
    万向转动抗拉球铰支座适用于大型体育场,商业中心,展览馆,车站,飞机场等大跨度空间建筑中的桁架,连廊,网架,人行天桥,钢结构膜结构,钢屋盖,平台等钢结构建筑中已广泛推广和应用。
       万向转动抗拉球铰支座设计依据
    1、建筑设计规范:GB50017-2003《钢结构设计规范》;
    2、国家标准:GB/T17955-2009《桥梁球型支座》;
    3、交通标准:JTGD62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》;
    4、建筑设计规范:GB5001-2001《建筑抗震设计规范》。
      万向转动抗拉球铰支座产品优点:  万向转动抗拉球铰支座具有传力可靠,360度转动灵活,以及承载能力大,抗上拔,位移大,大转角等特点,具体优点是:
      1.万向转动抗拉拔球铰支座通过球面传力,不会出现力的颈缩现象,作用在下部钢结构或钢筋混凝土结构上的反力比较均匀。
      2.万向转动抗拉拔球铰支座选用具有优良耐磨性能的聚四氟乙烯滑板(特氟 龙滑板)或改性超高分子量乙烯滑板与不锈钢板或镀硬铬钢板为摩擦副,通过摩擦副之间的相对滑动来实现支座的转动和水平滑动功能,转动力矩小,且转动力矩与支座转角无关,特别适用于大转角的要求,设计转角可到0.05rad以上。
      3.万向转动抗拉拔球铰支座具备各向一致的转动能力,并且可以根据实际工程需要,将支座设计成固定支座、单向滑动支座、双向滑动支座等。
      3.万向转动抗拉拔球铰支座选用的聚四氟乙烯滑板或 改性超高分子量乙烯滑板具有较大的设计容许压应力,能较好地提高支座的竖向承载能力,有利于进一步减小支座构造尺寸,节约工程造价。
      4.万向转动抗拉拔球铰支座不使用承压橡胶板,承载、滑移和转动部件均由铸钢、q345b、q235b钢材和聚四氟乙烯滑板或改性超高分子量聚乙烯滑板组成,不存在橡胶老化对支座力学性能的影响,大大提高了支座的使用寿命。
      5.万向转动抗拉拔球铰支座不使用承压橡胶板,不存在橡胶硬化问题,更适用于低温地区,适用温度范围可达-40。C—60。C。

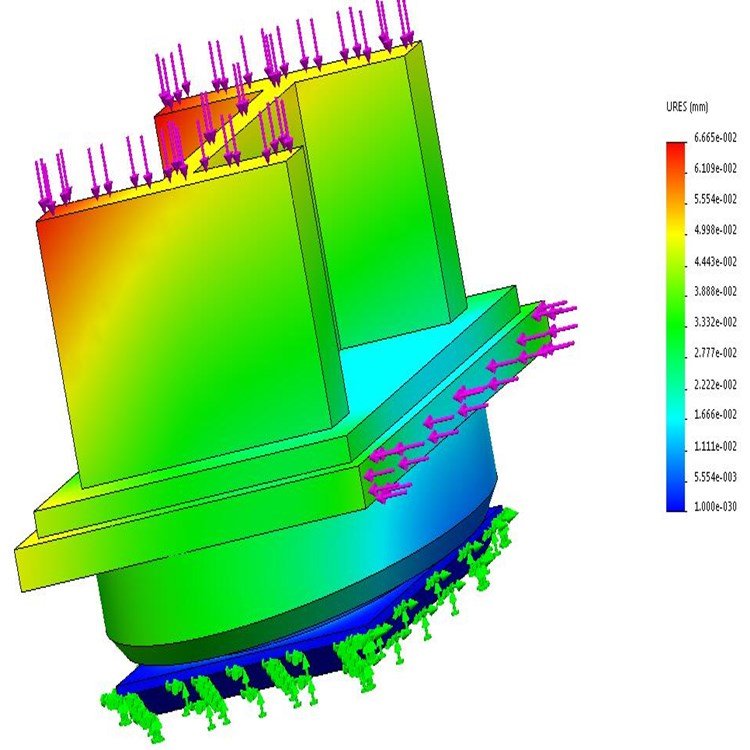

    我公司可根据工程实际需要,可免费为客户设计生产其他参数要求万向转动抗拉拔球铰支座产品,请来电来函提供支座承载力,水平力,上拔力,位移量,转角等参数,以及节点尺寸图纸,我们将依据 球型支座技术条件,建筑抗震设计规范,钢结构设计规范以及铸钢节点应用技术规程等标准,并结合大型有限元软件静力学分析深化,为工程提供*合理,*精简优化的设计方案,并提供详细图纸报价,欢迎您的来电咨询。
