北京地下通信PVC-U九孔
格栅管生产厂家价格

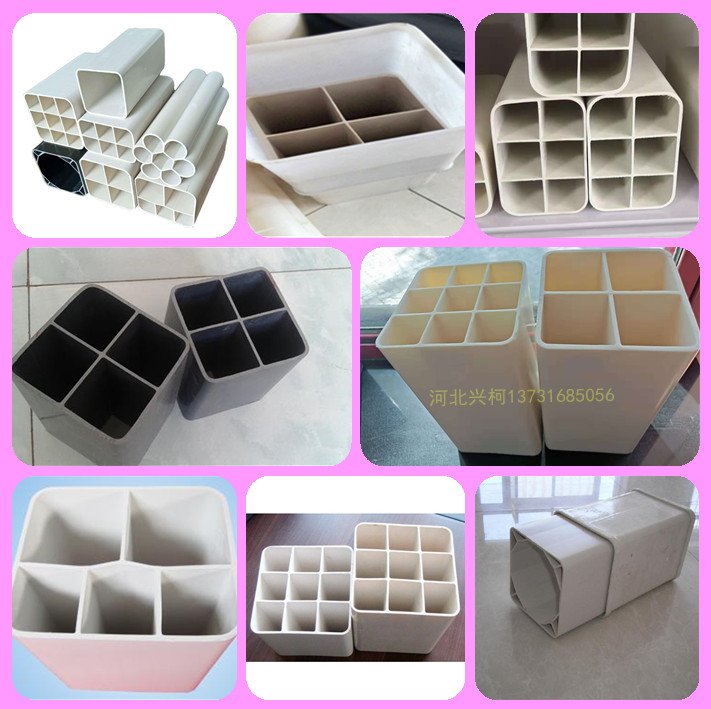

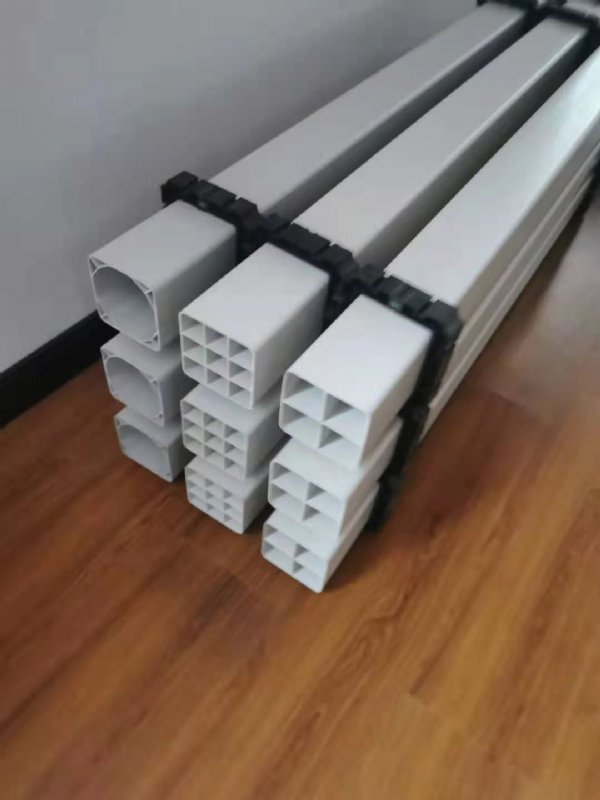

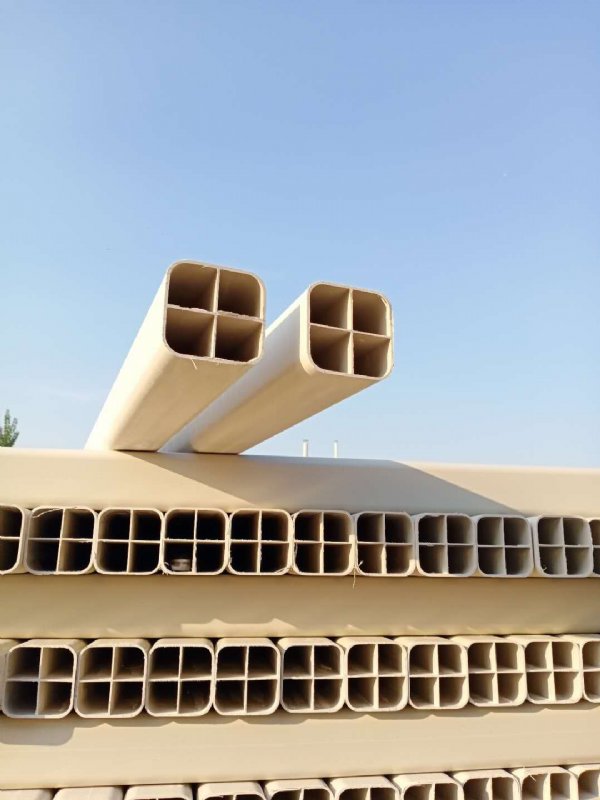

PVC -U 9-50、33-9/28-9九孔栅格管产品特点
1、搞压强度高，独特的多孔一体力学支撑结构，提高
管材的高压性能，使用寿命长。
2、阻燃性能好，离火即熄灭。
3、耐腐蚀性能强，电气绝缘好。
4、多孔分隔清晰，空线轻松、方便。
5、各孔紧密排列，提高孔的利用率。
6、一管多孔，施工方便快捷，工程造价低。
PVC格栅管施工方法
格栅管的的施工具体步骤简单概括来说有七步
挖掘沟槽→
管道基础→铺管安装→管材连接→沟槽复土→穿缆→现场管理与验收
下面就具体每一步，来说一下应该注意的问题：
格栅管在挖掘沟槽时应注意：
1.宽度应能满足管材连接，地基施工和回填作业所需的*小间隔。
2.一般管材挖掘沟槽时基底面设计标高以上20-30mm
的原状土应予保留，不得挖至设计标高以下。若局部超挖，可换填粒径5-10mm
的天然级砂石料或细砂并夯实。
3.开挖沟槽时，原地良好的泥土要与杂土分开堆放，同时清除槽底的松散土及石块等杂物..
格栅管道基础设置
1.
填料及厚度符合设计要求，表面平整，厚度不少于75mm,且不得有淤泥，松土及大石块等硬杂物存在。超挖回填部分应夯实。
2.应将沟槽底部整平，使放在其上的管材平坦不倾斜。
3.遇土质比较松软的地方，应将沟槽底部用水泥浆铺面
格栅管在铺管应注意
1.管材安装可采用人工。槽深不大时可由地面人员将管材传递给槽底施工人员。槽深较深时，可用非金属绳索溜管入槽.
2.管材在配合前，
承插口或
接头在粘合前应用棉纱或干布将承口内侧，插口外侧和管孔擦试干净，使被粘结面保持清洁，无尘砂与水迹。
3.若发生安装后管材移位，漂浮，插口以及管内有异物时，应作返工处理，及时纠正。
格栅管的连接
1．直线连接时，采用生产厂家*的直接。一般采用敲进法进行连接。
2．管材与窨井连接时，窨井砖墙短管外露部分宜为50
厘米，不要放管后即截平，应等穿光缆时再做2
次处理，管材凸出处位于砖墙部分
砂浆饱满。
格栅管的沟槽复土
1．回填土时，不得回填入淤泥，砖头及其含其它杂硬物体的泥土。
2．当工程用管材组群铺设时，每层管材间都应回填过筛混凝土。
3．管顶150mm范围内，必需用人工回填，严禁机械回填。
4．若采用堆土机或碾压机器压或受汽车垂直负载，管顶以上的复土厚度 不应小于700mm.
格栅管的穿缆
1．先检查管内是否有阻塞物，若有阻塞物应设法清除。
2．放缆时为壁免发生缠绕，应采用放缆机放缆。
3．穿缆完毕后重新回填土夯实，保证管材缝隙间的土填得密实。
现场管理
施工现场应有人员加强成品保护，避免出现人为的破坏及被盗事件
发生，并及时提醒
推土机，挖土机司机注意情况，发现管材损坏应立即修复，确保安全畅通 PVC格栅管的埋设深度PVC格栅管的埋设深度（管顶至路面），在人行道下不应小于0.5M，在车行道下不应小于0.7M，与电车轨道交越（管顶至轨道底）不应小于1.00M，与铁道交越（管顶至轨道底）不应小于1.5M，当多层敷设
塑料管时，宜分层填实，并应适当加大埋深。如果达不到这些要求时，应采用混凝土包封或采用
钢管等保护措施。
? PVC格栅管道位置的选择应符合下列条件： 1．管道宜建在人行道下，当在人行道下无法建设时，可建在慢车道下，不宜建在快车道下 2．高等级公路上的管道宜建在隔离带下，路肩下或防护网内的适当地点。3．管道位置宜建在用户较多一侧。4．管道中心线应平行于道路中心线或建筑红线 5．管道不宜建在埋深较大的其它管线附近。
PVC格栅管道的基础应按下列规定处理： 1．在土质较好的地区，挖好沟槽后沟底应夯实，回填50mm细砂或细土。2．在土质稍差的地区，挖好沟槽后应做混凝土基础，基础上先回填50mm细砂或细土。3．在土质为岩石的地区，挖好沟槽后应回填200mm细砂或细土。4．在土质为回填土或土体不稳定的地区，应做钢盘混凝土基础。5．在土质较差、地下水位较高、流砂或淤泥地区，应挖好沟槽后先进行地基加固处理，并对管道进行混凝土包封。6．管道进入建筑物或人（手）孔时，靠近建筑物或人（手）孔处应做不小于2m长度的
钢筋混凝土基础和包封。
PVC格栅管敷设完成后应注意的几点问题： 1．在一般地带，塑料管群上方300mm处应加警告带
2．在特殊地带，塑料管群上方300mm处应加混凝土板或普通
烧结砖保护。3．在
塑料管道周围20cm范围内应采用过筛细土夯实，20cm以外可用的土分屋夯实。严禁采用石块、渣土或其它物料回填。4．在管道敷设过程中，应将进入
人孔的管口严密封堵。 5．当塑料管道非埋地敷设时，应采取防老化和防机械损伤等保护措施。
