随着商品混凝土的不断推广，工程的建设周期越来越短，速度愈来愈快。
然而，各种建筑缺陷在工程中出现的概率随之升高
工程概况：
1 桥梁 桥面板 桥墩的漏振 露筋 麻面 孔洞 针孔 沙眼情况
2 桥面板的微细裂缝 网状裂缝 面层找平修复
3 桥墩 侧梁补色 罩面修补 加固等
4 桥梁 混凝土 失火后期修复 耐久性修复等情况
5 混凝土加固、改造修复
6 楼板加固补强修补
7 改良环氧 聚合物
砂浆 改性环氧
聚合物砂浆8 水池、污水厂、双曲线塔等混凝土破损修补 结构耐久性修复
9 盾构件 预制件掉角 破损 补强等修复

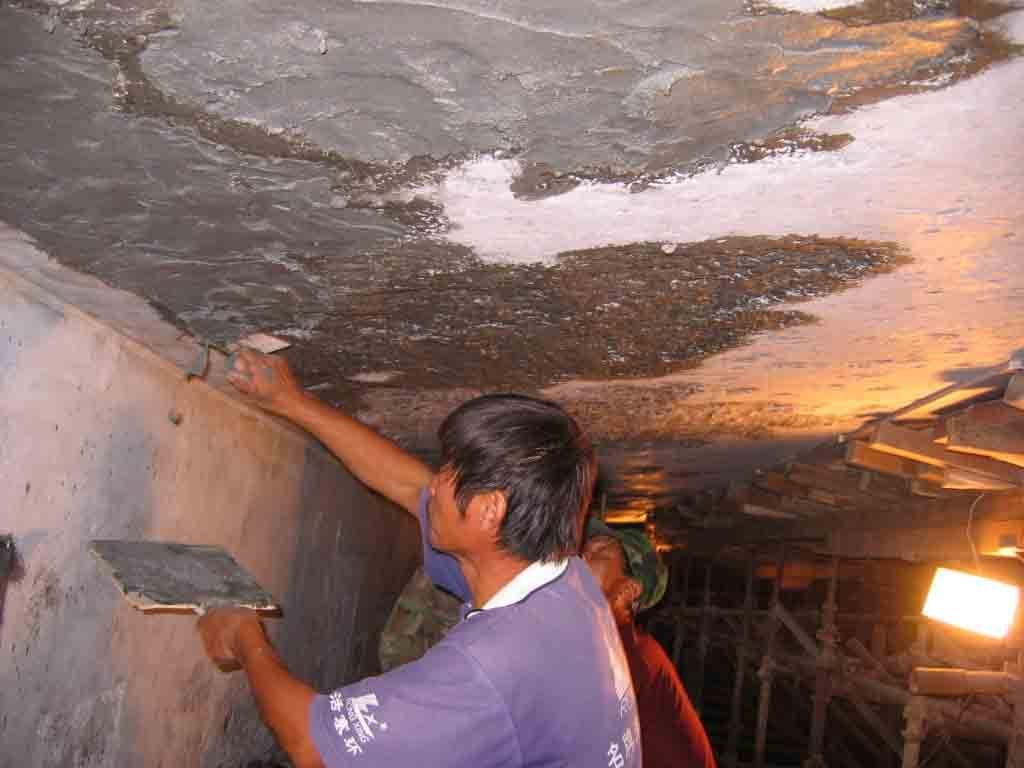

图表 1箱梁底板结构修复 抹平
图表 2混凝土柱破损现场
图表 3混凝土修复后面层恢复效果
工程师®A3耐久性高强修补料
一、用途
1．用于混凝土表面缺损的修补加固、凹凸表面的抹平；
2．保护层的加厚、旧混凝土表面修复等；
4．提高混凝土的耐久性，延长混凝土使用寿命，阻止以水为载体的酸、碱、盐、CO2、SO3等介质对混凝土的侵蚀；
5．所含阻锈成分具有低氯离子扩散率的防腐蚀功能，有效阻止
钢筋锈蚀和除冰盐、冻融破坏；具有低氯离子扩散率的防腐蚀功能；
3．修补厚度大于5mm。
二、特点
1．耐久性与混凝土同步，工程师®A3耐久性高强修补料是由进口乳液和无机粉料双组分组成，是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土修补材料
2．抗压强度高，固化迅速，粘接性能好；
3．有很好的保水性能和抗裂性、高耐碱性、耐紫外线；
4．操作简便，可潮湿基层施工，健康环保。
三、性能
项 目 技术指标 参考标准
抗压强度(MPa) R3≥30 GB/T 17671
R28≥50
拉伸胶接强度(MPa) 原强度 ≥0.5 JC/T547
浸 水 ≥0.5
热老化 ≥0.5
耐冻融 ≥0.5
晾置时间，20min ≥0.5
抗压强度试验方法执行GB/T17671《水泥胶砂强度检验方法》；
拉伸粘接强度的测定执行JC/T547《陶瓷墙
地砖胶粘剂》。
四、用法
1． 基层要求及处理：
基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。施工前应用高压水冲洗并保持潮湿状态，但不得有积水。
界面粘接力要求极高时，可预先涂刷B10加固型
界面处理剂。
2． 材料配制：
将粉料 : 乳液按质量比6 : 1称取放置（体积比为3: 1）；
将实际用量80%的乳液倒入粉料中搅拌均匀，再将剩余的20%乳液逐渐 倒入并搅拌均匀无结块，配好的浆料应保证在1小时内用完；
夏季高温施工时如发现已搅拌好的高强修补料变稠，可适当加入少量的乳液搅拌后继续使用。
3． 施工：
在潮湿的混凝土基层表面先均匀涂一遍A3耐久性高强修补料稀浆（粉料 : 乳液按质量比2 : 1配制），边涂刷边摊铺A3耐久性高强修补料；
A3耐久性高强修补料一次施工面积不宜过大，应分条和分块错开施工，每块面积不宜大于10m2，错开施工的间隔时间不应小于24小时。分层施工时，留缝位置应互相错开；
A3耐久性高强修补料摊铺完毕后应立即压抹，并宜一次抹平，不宜反复抹压。遇有气泡时应刺破压紧，表面应密实；
立面或顶面的面层厚度大于10mm时，应分层施工。每层抹面厚度宜为5～10mm，待前一层指触干时方可进行下层施工；
