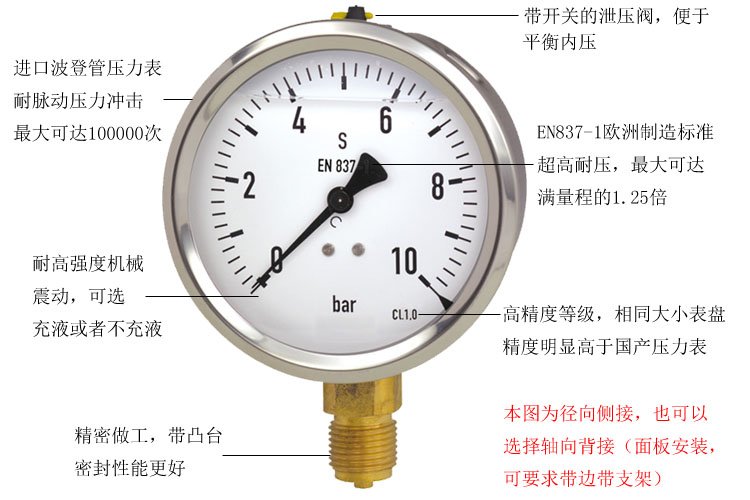

进口波登管
压力表充液，不锈
钢材质
应用：
适用于对耐震要求较高的工艺流程中
用于测量不粘滞、不结晶、不腐蚀
铜合金的气体和液体介质
液压行业
压缩机、船舶行业
功能特性：
抗震动、抗冲击
外壳坚固
压力范围：0～100MPa
描述：
设计：符合EN837-1标准
标准尺寸（mm）：50、63、100mm
准确度等级：
表圆直径50，63Mm：1.6
表圆直径100mm：1.0
压力范围：
表圆直径50mm：0～0.1至0～40MPa
表圆直径63，100mm：0～0.06至0～100MPa
可提供其它等值压力范围以及真空标度
有效工作压力：
表圆直径50，63Mm：静压：3/4×满量程值；动压：2/3×满量程值；瞬压：满量程值
表圆直径100mm：静压：满量程值；动压：0.9×满量程值；瞬压：1.3×满量程值
允许温度：
环境温度：-20～+60℃；介质温度：*高+60℃
温度影响：当测量系统的温度在参考温度（+20℃）附近波动时，*大变化为量程的±0.4 ％/10 K
防护等级：IP65按EN 60 529/IEC 529标准
标准型结构
过程连接接口：

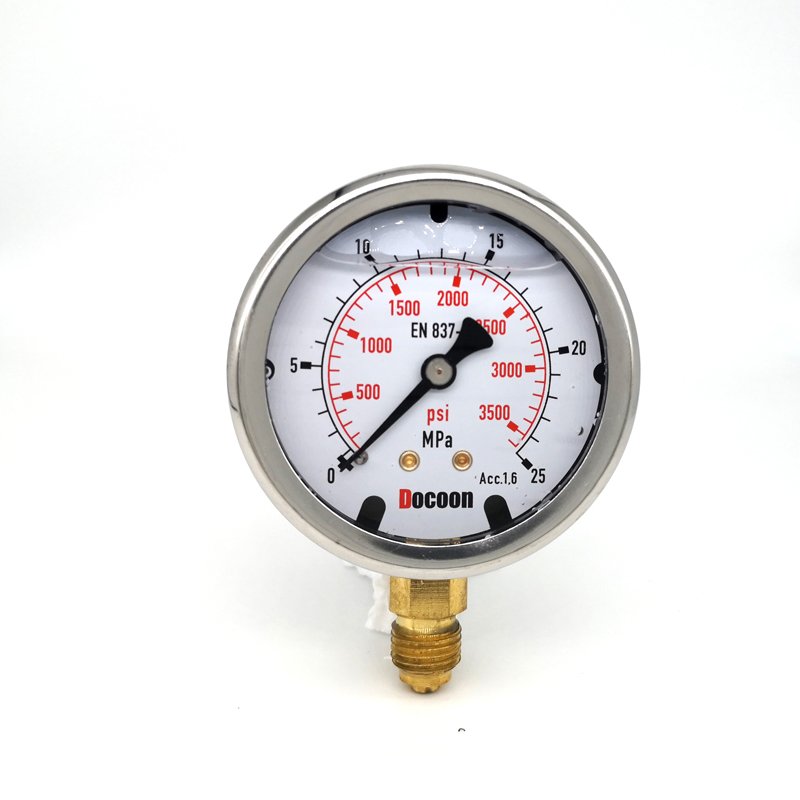

铜合金，径向连接（LM）或轴向连接（BM），
表圆直径50，63Mm：G1/4B（外螺纹），带14mm×14mm凸台；
表圆直径100：G1/2B（外螺纹），带20mm×20mm凸台
压力元件：
NS50：铜合金，C型或螺旋型
NS63：小于等于40Mpa：铜合金，C型或螺旋型；大于40Mpa：316L
不锈钢，螺旋型
NS100：压力小于10MPa：铜合金，C型；大于等于10MPa：
316L不锈钢，螺旋型
传动机芯：铜合金
表盘：
NS50，63：
ABS塑料，白色，带止位销
NS100：铝，白底黑字刻度
指针：
NS50，63：塑料，黑色
NS100：铝，黑色
表壳：
不锈钢，带卸压孔，位于：
NS50：表壳背部、表壳上方（12点钟方向）
NS63，100：表壳上方（12点钟方向）
表壳与接口间带O型
密封圈，压力范围小于或等于0.6MPa时可以通过
泄压阀来平衡内部压力。
表玻璃：塑料，透明
盖环：卷边环，不锈钢，三棱前带边
充液：甘油
优化选择特殊型
其他的过程连接
化学密封直接安装请看化学密封简易样本
不锈钢测量系统和机芯
NS100：零点调节（正面）
利用特殊的锡焊材料调节介质温度
NS50，63：100℃；NS100：150℃
环境温度-40～60℃时，充液：充
硅油NS50：量程范围：0～100Mpa

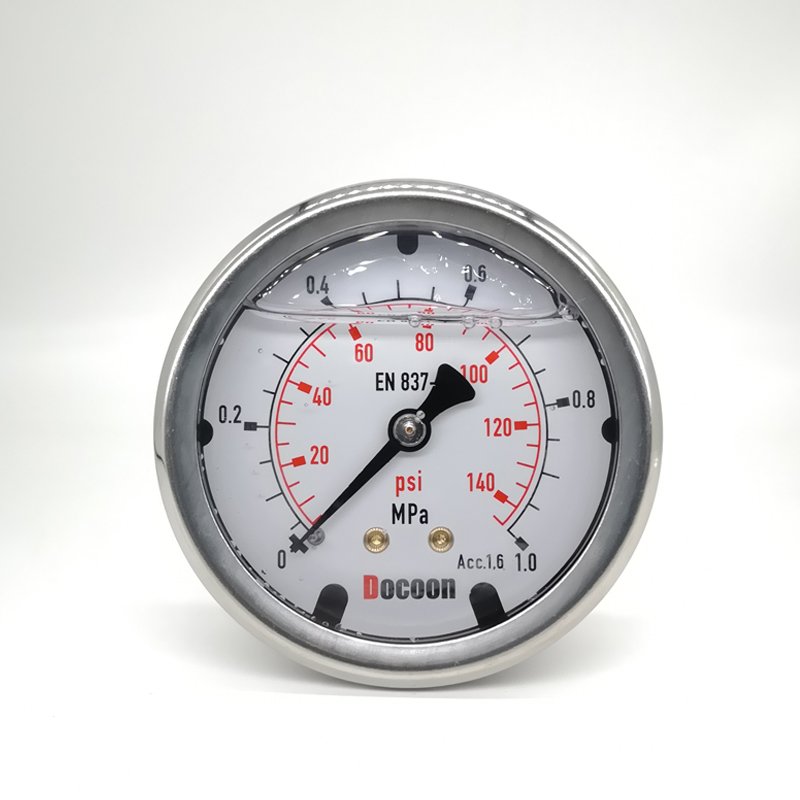

前带边，不锈钢，轴向连接
后带边，不锈钢（不含NS50）
支架固定（仅限轴向连接）
常用型号：EN837-1
