LRB铅芯隔震
橡胶支座在楼房建筑上的应用

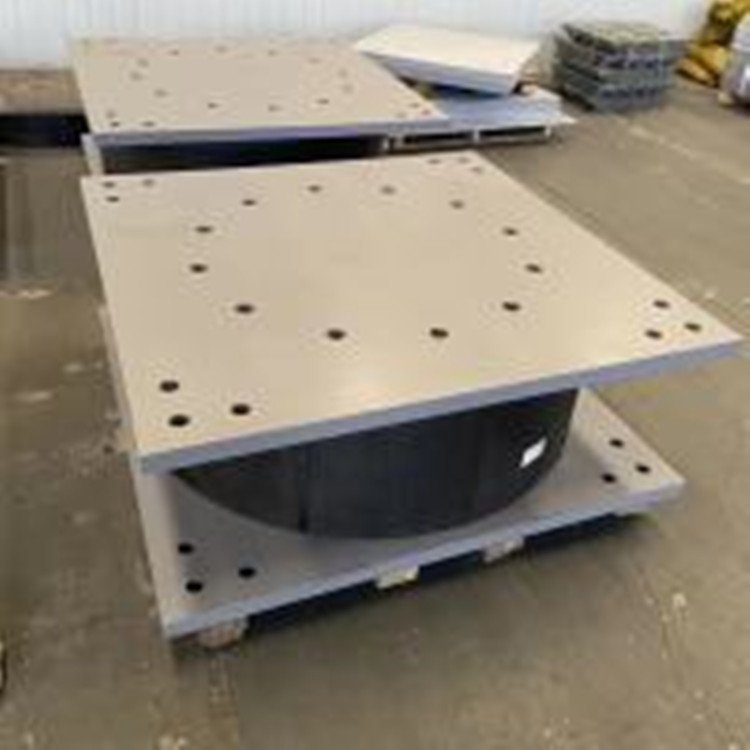

LRB铅芯
隔震橡胶支座由铅芯棒、橡胶层、
钢板等迭层帖结而成。铅芯棒增大支座的阻尼，吸收能量；钢扳提高支座竖向刚度，使之能有效地支承桥梁上部结构和建筑物结构；橡胶层赋予支座高弹性变形及复位和承载的功能。因此，铅芯抗震橡胶支座既具有较高的承载性，又具有较大的阻尼，大水平位移能力和复位功能．它是一种集支承与耗能于一体的隔震装置。广泛应用于民用建筑、
钢结构建筑、医院、博物馆、学校、古建筑、军用设施、设备、海上石油平台等诸多领域，
LRB铅芯隔震橡胶支座的构造
铅芯橡胶支座构造如图所示,铅芯橡胶支座是在RB支座的中心压入铅芯构成的。铅芯压入后与橡胶支座融为一体追随剪切变形,这种支座是由橡胶支座安定的复原装置和铅的能量吸收装置所构成的阻尼机构一体型的隔震装置。 铅是一种具有良好塑性变形能力和能量吸收能力的金属。铅芯橡胶支座也是*早用于隔震结构的支座之一。铅芯橡胶支座凭借其优良的力学性能,较为简单的构造和高性价比,已经在工程中广泛应用。
采用隔震技术的效益
采用橡胶
隔震支座的建筑设计、施工和传统建筑差别很小，一般的设计和施工单位都很容易做到.从目前的工程实践来看隔震建筑与传统建筑相比具有很大的社会和经济效益：
1、采用基础隔震技术建造的房屋，可适当降低上部结构的设防水准（一般可降低一度），这样就有可能使建筑布置更加灵活，并可减少一些结构的构造措施及一些结构构件的尺寸或配筋（如墙体的厚度），从而使上部结构能节约部分土建造价。
2、对于中高烈度地区，采用基础隔震技术建造的房屋，可以突破现行抗震规范中对房屋层数和高度的限制，在保证高宽比的前提下可以提高一到两层，这样可以提高建筑物的容积率，节省建设用地，提高土地的利用率，带来广泛的经济效益和社会效益。
3、采用隔震技术的建筑物，与一般传统抗震结构相比，上部结构的地震反应减少到1/4到1/8左右，其抗震可靠度大大提高，建筑的设防目标一般可以提高一个设防等级。传统建筑的设防目标一般是。小震不坏，中震可修，大震不 倒”而合理设计的隔震建筑通常能做到“小震不坏，中震不坏或轻度破坏，大震不丧失使用功能。，其潜在的经济效益和社会效益是十分可观的。按施工经验，隔震结构一般比非隔震结构造偷降低7-1 5％。
4、隔震建筑由于有一层柔性隔震底层，能够将地震能量或反馈回地面或由隔震层吸收，因此，不但可以确保结构的整体安全’并且能够减小甚至防止非结构构件的破坏，避免发生建筑物内部
装修、室内设备的破坏以及由此引起的次生灾害，甚至可以保证建筑物在地震时正常使用功能，这对医院、学校、幼儿园、消防中心、防灾控制中心等生命线工程或其它如博物馆、计算中心等重要建筑物更具有特殊的重要意义。
5、隔震建筑物提高了设防水准，保证了大震来临时建筑物的安全使用及人民群众的生命财产安全，对于大震，来临时的抢险、指挥及稳定民心具有重大意义.
隔震橡胶支座安装
建筑隔震支座的安装施工顺序是自下而上的过程，即在完成隔震支座下部构件或基础的施工后，才能进行隔震支座的安装。在安装过程中，应做好施工记录，对隔震支座下预埋板顶面水平度、隔震支座中心的平面位置和标高进行观测并记录。
1、*工具
施工中所用的有关机具应提前准备并校正，所需的工具主要有：
经纬仪、标杆、水准仪、塔尺、合尺、角尺、线坠等。
2、建筑隔震橡胶支座的安装过程中的质量要求应尽量保证支座为轴压。因此对隔震支座水平度和轴线位置的控制精度要求非常高，国家相关标准要求如下：
(1)隔震支座安装前，其底部安装面水平度误差不宜大干5％。；隔震支座安装后，其顶面的水平度误差不宜大于8‰；
(2)隔震支座的平面位置与设计位置的水平偏差不宜大于5.Omm；
(3)隔震支座的安装标高与设计标高相差不宜大于5.Omm；
(4)当需要进行二次浇注混凝土时应采用比原构件高一个等级的细石混凝土。
3、建筑隔震支座的具体安装步骤：
(1)把随产品一同发货的建筑隔震橡胶支座与下预埋板连接的预埋
螺栓、调节螺栓拧入下预埋板的螺纹孔中，防止浇筑混凝土时，混凝土进入螺纹孔中。
注意：螺栓拧入后的余留长度，可确保隔震垫的连揍板与预埋板紧固。
(2)在预埋板的上平面画出“+”字中心线。
(3)按照预埋板上的中心线把预埋板放置在所设计的位置上，把预埋板支撑在模板上，来固定预埋板的位置，或采用架设支架吊挂的方法，来固定预埋板的位置。
(4)调整预埋板的水平位置、标高与平整度。按照预埋板上的中心线调整预埋板的水平位置，利用调节
螺杆或楔形木块调整预埋板的标高及水平度。调整过程中用水准仪测量预埋板的标高，用水
平尺测
量预埋板的水平度，用标线测定预埋板的中心位置。
【5)预埋板的中心位置、标高和水平度调整至符合要求后，把预埋板上的预埋
钢筋与基础上的主钢筋连接。
(6)预埋板上的钢筋与基础上的主钢筋连接后，重新核准预埋板的中心位置、标高和水平度。
(7)浇筑混凝土.在浇筑混凝土的过程中适时取出支撑在预埋板的支撑物。
(8)混凝土强度达到一定程度后，要及时松动预埋板上的螺栓，防止进入螺纹间隙中的
砂浆将螺栓固定住。丝箍／
(9)因混凝土凝固后会收缩，预埋板与混凝土之间的间隙需填实，确保预埋板与混凝土紧密贴实。
(10)混凝土凝固后，要及时彻底清除预埋板上的水泥。
(11)混凝土凝固后的强度达到要求后即可安装隔震支座。拧下安装在预埋板 上的螺栓，将隔震支座安装在预埋板上o在紧固螺栓前，复检隔震支座的水平度，如水平度达不到要求，允许在隔震支座与预埋板间安装调整
垫片，然后紧固隔震支座。
(12)安装上预埋板。把上预埋板与隔震垫装配好并紧固，至此，隔震支座安装完毕. 无缝隙，确保
(13)支上棋板。支上模板时要注意上模板与隔震垫的上预埋 无缝隙，确保浇筑混凝土时不漏浆。
