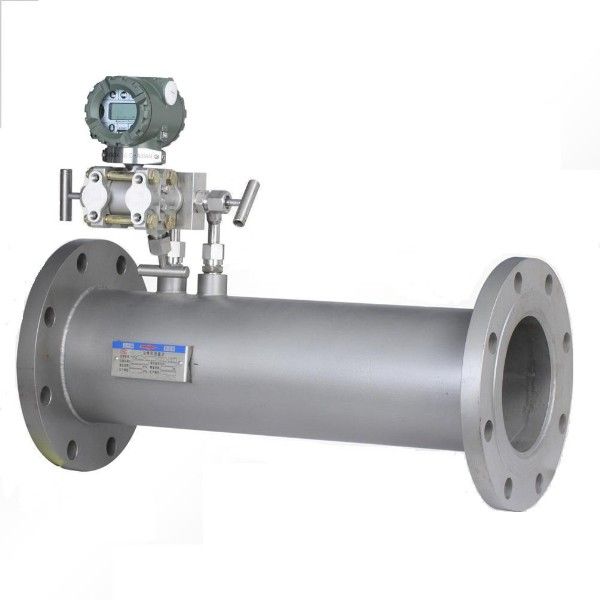

L9L-V型锥
流量计仍是一种通过节流取差压以反映流量大小的节流装置。节流件为一个悬挂在
管道中央的锥形体，高压P1取自锥体前流体未扰动（即未形成节流，流体未加速）的管壁 ；低压P2取自后锥体中央，并通过引压管引至管外，其差压△P的平方根与流量成正比。计算与孔板、喷咀等类似。
V型锥差压式流量计的关键部件即节流件为独特的V型圆锥体，与其它差压式流量计相比，是一项突破性创新，克服了其他节流装置的缺点。虽然V型锥差压式流量计的测量原理与其它差压式仪表相似，但几何结构却完全不同，悬挂在管线中心的V型锥体具有独特的"整流"功能。流体在节流元件的作用下，流场将经过"非稳定流→稳定流→恒（常）流"的变化过程（如下图所示），在节流元件的上游部分达到差压式流量计测量原理所需要的理想前提条件，从而本质上保证了测量的精度。
普通的孔板会引起持续的涡流，产生低频、大幅度的干扰信号，严重影响差压读数的准确性，但V型锥的情况正好相反。正是节流元件独特的"整流"功能和无锐利缘口的物理特性决定了V型锥差压式流量计具有优越的性能。
特点
传统差压仪表的特性基于理想的流动状态；而实际上这种状况在真实应用中根本不存在。任何管道布置上的变化，如
弯头、阀门、缩径、扩径、泵、
三通接头等都会破坏充分发展流。一般流量仪表很难在扰动流动中取得正确测量值，V型锥流量计克服了这些缺点。在极恶劣的安装条件下，如上游有两个不在同一平面上的弯头，而且很靠近锥体，V型锥体也能使速度分布变得平坦和对称，从而确保了测量精度。 由于V型锥流量计的节流缘是钝角，流动时形成边界层，使流体离开了节流缘。边界层效应使肮脏流体不能磨损节流缘，其值长期不变。因此无需重复标定，具有长期的稳定性。
