电磁
流量计原理
1、概述

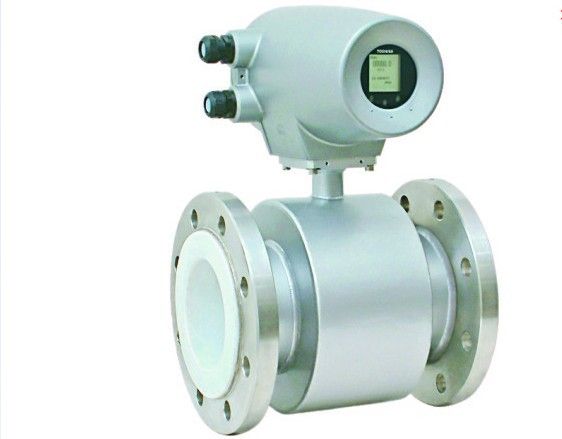

L09L-D
电磁流量计适用于大多数导电液体的流量测量，如泥浆、悬浮液、纸浆和粘稠液体。测量的首要条件是,被测介质中必须含有一定的导电介质。其测量结果不受温度，压力，粘度,密度的影响。若选择了适当的衬里材质和电极，即使是腐蚀性的介质也能被测量。被测介质中出现固体颗粒通常不影响测量结果。
应用领域
·水，污水
·电力、钢铁
·化工和医药化工工业
·食品工业
2、特点
L08-DC系列电磁流量计引进TOSHIBA技术，采用日本TOSHIBA生产的转换器，可生产10mm～3000mm的各种口径电磁流量计。精度*高可达0.2%，流速范围从0.3M/s～10m/s。并且有以下特点：
★测量管内无活动阻流部件、无压力损失
★测量结果与液体的密度、粘度、温度、压力和导电率（不小于5μs/cm）等物理参数无关。
★选用不同衬里及电极材料，具有良好的耐腐蚀性。
★采用分割取样方式，抗干扰能力强。
★反应速度快。
★高集成度的转换器带有多种输出功能，并可现场更换。
★脉冲输出脉宽可调。
★带有避雷装置。
★具有高稳定性和可靠性。
★量程可多段设置。
﹡量不受流体密度、粘度、温度、压力和电导率变化影响。
﹡测量管内无阻流部件，无压损，直管段要求较低。对浆液测
量具有独特的适应性。
﹡合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
TOSHIBA-TIG 系列电磁流量计引进 TOSHIBA 技术，采用日本 TOSHIBA 生产的转换器，可生产 6mm -1600mm 的各种口径电磁流量计。精度*高可达 0.2% ，流速范围从 0.3M /s~ 10m /s 。并且有以下特点：
1. 采用分割取样方式，抗干扰能力强。
2. 反应速度快
3. 高集成度的转换器带有多种输出功能，并可现场更换。
4. 脉冲输出脉宽可调。
5. 带有避雷装置。
6. 具有高稳定性和可靠性。
7. 多量程设置，自动切换。
3、技术参数
公称口径: DN10 ~ DN1600
精 度: ±0.5%
衬里材料:
聚氨酯、
氯丁橡胶、
聚四氟乙烯、 PFA
电极材料: 316 、
哈氏合金 C 、钛、钽、铂铱合金、 316L
电极形式: 标准型、
刮刀型
接地形式: 接地电极
连接方式:
法兰夹装、
法兰连接、活
接头快速连接
防护等级: IP67 、 IP68
被测介质: >5μs/cm 液体 ( 包括液、固两相固体 <5%)
介质温度: 0°C~+60°C 、 0°C~+70°C -30°C~+130°C 、 -30°C~+180°C
公称压力: 0.6 ~ 32MPa
输出配置: 4~20mADC
脉冲输出: HART 协议
