TKDL-IV电缆故障测试仪是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的
电力电缆故障测试*系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴
通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。

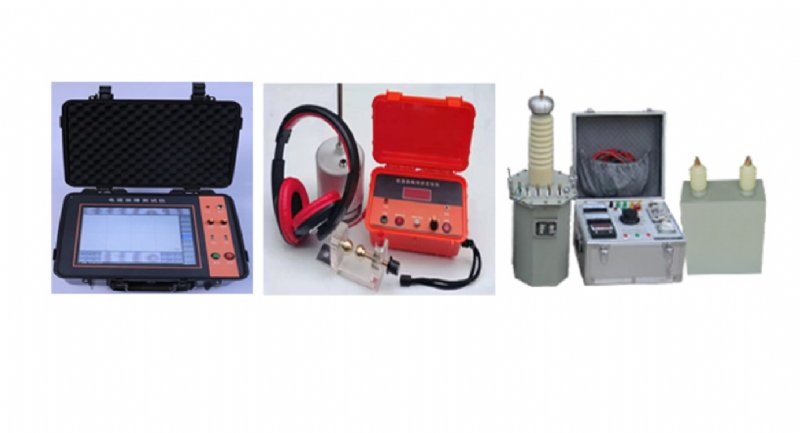

TKDL-IV电缆故障测试仪=电缆故障测试仪+电缆路径查找信号发射器+声磁同步数显定点仪+
电容器+
操作箱变压器。
电缆故障
测距仪采用了高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
功能特点
1、用于35KV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路 、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。
3、工业级彩色触摸
液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4、全局波形和局部波形同步显示，便于整体分析和细节调整。
5、内置
电源供电、在无电源环境中均可长时间使用。体积小、重量轻、使用方便、测试精度高；性能稳定、不死机、信号采集高压保护措施安全。
6.具标准USB接口，可方便将数据及波形保存或调出重新分析。
7.测试信号提供多种脉冲宽度，大大提高测试成功率。
8.能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。
9.可加配多次脉冲耦合单元形成多次脉冲电缆故障测试仪（GDBN-DC2000）使用三次脉冲法和八次脉冲法可将复杂的高压闪络波形整合为极易判读波形的低压脉冲波形。
技术参数
采样方法：低压脉冲法、冲击闪络法、速度测量法（多次脉冲法选配）
采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速设置：交联乙烯、
聚氯乙烯、油浸纸、不滴油和未知类型自设定
冲击高压：35kV及以下
测试距离：＜60km，盲区≤1m
分 辨 率：1m 测试精度：1m
显示方式：工业级彩色触摸液晶屏
操作方式：触摸屏操作、物理旋钮操作
分析设置：滚屏、缩放、保存、调出、波移等功能
工作电源：内置7.4V/5200mAH锂
电池供电，亦可使用外接电源工作，充电 电源AC220V±10％，连续工作：≥8h（亦可使用外接电源使用），充电电源AC220V±10％
储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
机箱尺寸：330*270*145mm；外箱尺寸：520*340*200；重量：3KG
设备配置
主机一台；红黑信号线一条；采样盒一个；触摸笔一个；
充电器一个；多次脉冲
耦合器一台及附件一包（选配）；产品说明书一本；保修卡、装箱清单及出厂检验报告各一份。
声磁数显同步定点仪介绍
1、本产品用于埋地故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。
2、用特殊结构的声波振动
传感器及低噪声*器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。
3、缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离，毫不费力地快速确定故障位置。
4、工频自适应对消理论及高Q工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15KHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15KHz信号源时
电视机行频对定点仪的干扰。
5、操作极其简便，打开
电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。
性能指标
1．数显距离：*大500米，*小0.1米。
2．粗测误差小于10％，定点误差为零。探测深度：＜3米
3．电磁通道增益>110dB (30万倍)。
4．电磁通道接收机灵敏度<5μV
5．声音通道音频
放大器增益<120dB (信噪比4:1时100万倍)。
6．50Hz工频抑制度>40dB (100倍)。
7．声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下重复计数一次，并显示故障距离或满亮 (500.0米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。
8．声波传感器换成15KHz电磁传感时，可作电缆路径和电缆埋设深度的精确探测。
9．工作电源：内6V/1300mAH
锂电池供电; 标配6V1AH*充电器
10．功耗： <120mA (0.7w)
11．工作环境： 湿度80％ 温度 -10℃—50℃
12. 外箱尺寸：540*340*200 重 量：1.5kg
设备配置
定点仪主机一台、探头一套、探头连接线一条、充电器一个、耳机一个、说明书一本；保修卡装箱清单及出厂检验报告各一份。
电缆路径查找信号发射器介绍
产品简介
本产品输出的正弦波信号加到电缆上时，在电缆周围有电磁场存在，利用磁电传感器（感应线圈）将电磁波转换为电信号，通过放大器放大，再由蜂鸣器或耳机转换为声波信号，同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时，线圈的感应电动势*小；当线圈垂直于地面并偏离电缆一定距离时，通过线圈的磁力线增加，线圈的感应电动势增大，利用这一原理即可对电缆的路径进行探测。
产品特点
1、本路径信号源配合路径探测接收机能可靠地探测各类电缆的走向以及埋设深度。
2、由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频（15625Hz）的同频干扰，大大提高了现场探测效率。
3、由于采用幅度调制技术，本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。
4、本信号源的大功率输出信号可以使所探测的路径距离达10Km以上，完全满足国内大多数企业的各类超长度敷设的电缆。
技术指标
1、输出功率： Pomax ≥100W
2、工作频率： 15Khz
3、工作方式： 断续
4、输出阻抗： Zo=Zc (电缆特性阻率)
5、工作电源： AC 220V ±10％
6、环境条件： 温度-20 — +50摄氏度，湿度小于95％
7、外箱尺寸： 220*170*200（mm） 重 量：2.5KG
设备配置
路径仪主机一台、接收机一个、耳机一个、信号线一根、
电源线一根、说明书一本；保修卡、装箱清单及出厂检验报告各一份。
YD系列高压试验电源介绍
产品简介
YD系列高压试验电源适用于供电企业、大型工厂、冶金、发电厂、铁路交通、邮电部门、科研单位等，是电力检修、维护的必需设备。该设备由操作箱、
试验变压器、电容三部分组成，对各种高压电气设备、电器元件、
绝缘材料进行工频或直流高压下的绝缘强度试验，也可对电力线缆等故障检测提供高压信号电源
技术参数
型号 YD-3/50 YD-5/50
变压器功率 3kVA 5kVA
电容规格 常规，2uF/30kV，可扩展容值
容量偏差 0～+10％
工作电流 2uF，≥10 kA
充放电频率 1～30次/分
预期寿命 ≥20000次
产品配置
1 操作箱 1台 5 电源线 1根
2 试验变压器 1台 6 地线 1根
3 电容 1只 7 使用说明书 1份
4 连接线 1套 8 合格证 1张
