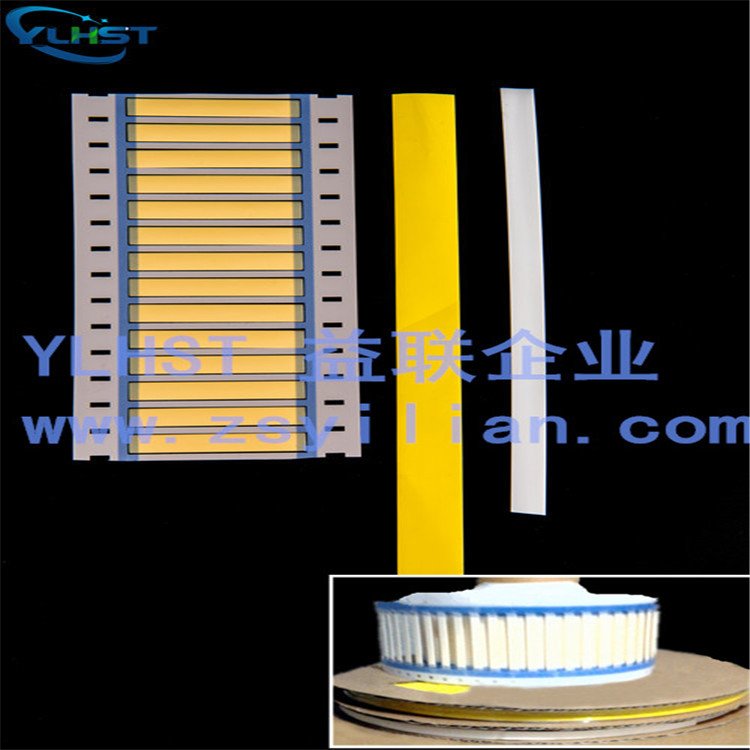

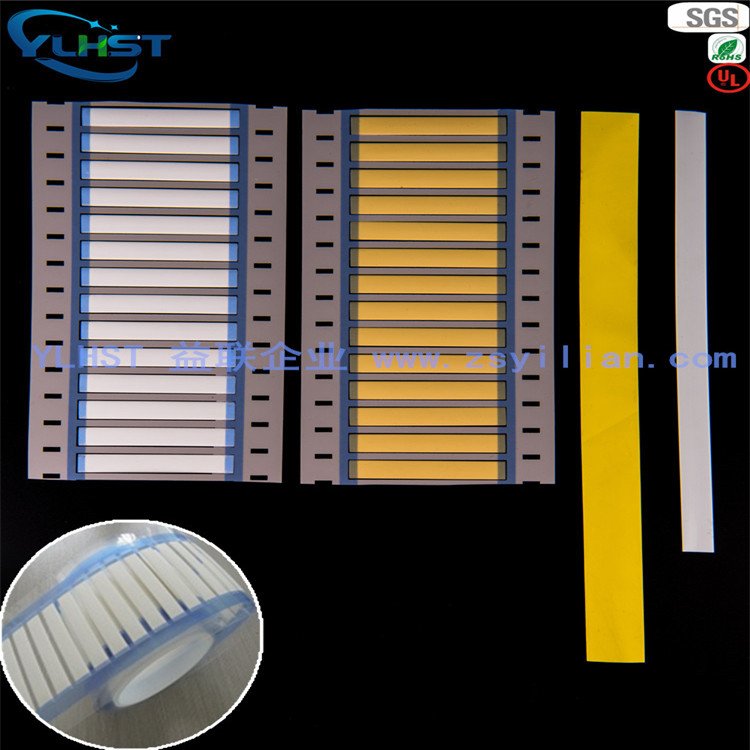

TMS135 军标级标识套管*保护套管
应用
是专为高性能
电线电缆标识而设计，由辐照交联优质耐温135℃柔软高阻燃聚烯烃材质制成，具有优异的电气性能、物理性能、化学性能和打印性能，方便提供给标识
打印机直接打印，标识持久，适用于线束、线缆的高性能持久标识。
特性
收缩比：3:1, 2:1
军标级
优异的打印性能，持久标识。
优异的电绝缘性能、物理性能和化学性能
柔软、高阻燃
符合ROHS、REACH环保规范
颜色
标准颜色：白色、黄色
其他颜色可定制
操作温度范围
连续使用温度范围：-55℃～135℃
*低起始收缩温度：70℃
*低完全收缩温度：110℃
符合标准
SAE AMS-DTL-23053/5
UL224 125℃ 600V VW-1
SAE AS 81531,MIL-STD-202
性能指标
性能 指标要求 测试方法 典型值
纵向收缩率 ≤10％ ASTM D 2671 ≤5％
抗张强度 10.4MPa min ASTM D 638 ≥12MPa
断裂伸长率 200％ min ASTM D 638 ≥400％
老化后断裂伸长率
(热老化175℃,168小时) 100％ min ASTM D 638 ≥400％
热冲击
无裂纹 ASTM D 2671 无裂纹
低温柔软性
（-55℃，4小时） 无裂纹 ASTM D 2671 无裂纹
绝缘耐压和击穿 2500V,60sec,不击穿 ASTM D 2671 不击穿
击穿强度 19.7 KV/mm min ASTM D 2671 ≥25KV/mm
体积电阻率 1014Ω•cm min ASTM D 876 ≥1014Ω•cm
腐蚀性 无腐蚀 ASTM D 2671 无腐蚀
阻燃性 1分钟内自熄 ASM-DTL-23053 通过
打印性能 50次橡皮擦，可辨认
30次来回擦，可辨认 SAE SA81531
MIL-STD-202 通过
抗液体
（23℃，24小时） 打印吸识别 SAE AS81531 通过
规格尺寸
规格 收缩前（mm） 完全收缩后(mm) 适用线缆范围（mm）
英制 公制 内径(min) 内径(max)
3:1
3/32 Ф2.4 2.4 0.8 0.9~2.0
1/8 Ф3.2 3.2 1.1 1.1~2.7
3/32 Ф2.4 2.4 0.8 0.9~2.0
3/16 Ф4.8 4.8 1.6 1.8~4.1
1/4 Ф6.4 6.4 2.1 2.3~5.5
3/8 Ф9.5 9.5 3.2 3.5~8.1
1/2 Ф12.7 12.7 4.2 4.6~10.8
3/4 Ф19.1 19.1 6.3 7.0~16.3
1 Ф25.4 25.4 8.5 9.3~21.6
11/2 Ф38.1 38.1 13.5 15.0~33.0
2 Ф50.8 50.8 17.5 19.0~48.0
2:1
3/32 Ф2.4 2.4 1.2 1.3~2.3
1/8 Ф3.2 3.2 1.6 1.7~3.1
3/16 Ф4.8 4.8 2.4 2.5~4.7
1/4 Ф6.4 6.4 3.2 3.3~6.3
3/8 Ф9.5 9.5 4.8 4.9~9.0
1/2 Ф12.7 12.7 6.4 6.6~12.0
3/4 Ф19.1 19.1 9.5 10.0~18.5
1 Ф25.4 25.4 12.7 13.0~24.5
11/2 Ф38.1 38.1 19.1 21.0~37.0
2 Ф50.8 50.8 25.4 27.0~48.0
其他规格尺寸可定制
TMS135 Military Grade Heat Shrinkable UVProtection Sleeve for Markers
Application
Special designed to meet the requirement of high performance identification of wire and cable. It is made of superior flame retardant polyolefin with excellent electrical, physical, chemical and printing properties. Permanent printing property can be widely used for high-performance identification of wire and cables in industrial, military, areospace, etc.
Characteristics
Shrink ratio: 3:1, 2:1
Military grade
Excellent printing property, permanent identification
Excellent electrical, physical, chemical and printing properties.
Flexible, highly flame-retardant.
ROHS and REACH compliant
Color
Standard color: White, yellow
Other colors are available upon request.
Operating Temperature Range
Operating temperature: -55℃～135℃
Minimum shrink temperature: 70℃
Minimum fully recovery temperature: 110℃
Approvals
SAE AMS-DTL-23053/5
UL224 125℃ 600V VW-1
SAE AS 81531,MIL-STD-202
Property
Property Requirement Test method Typical data
Longitudinal shrinkage ≤10％ ASTM D 2671 ≤5％
Tensile strength 10.4MPa min ASTM D 638 ≥12MPa
Elongation at break 200％ min ASTM D 638 ≥400％
Elongation after aging
（175℃,168hrs） 100％ min ASTM D 638 ≥400％
Heat shock
No crack ASTM D 2671 No crack
Low-temperature flexibility（-55℃,4hrs）
No crack
ASTM D 2671
No crack
Dielectric voltage withstand 2500V,60sec,no breakdown ASTM D 2671 No breakdown
Dielectric strength 19.7 KV/mm min ASTM D 2671 ≥25KV/mm
Volume resistivity 1014Ω•cm min ASTM D 876 ≥1014Ω•cm
Copper corrosion No corrosion ASTM D 2671 No corrosion
Flammability Self-extinguishing within one second ASM-DTL-23053 Pass
Printing performance 50rubs, legible
30strokes, legible SAE SA81531
MIL-STD-202 Pass
Fluid resistance（23℃，24hrs） Printing legible SAE AS81531 Pass
Sizes
Size As supplied (mm) After recovered(mm) Recommended
use range
（mm）
inch mm Inside diameter(min) Inside diameter (max)
3:1
3/32 Ф2.4 2.4 0.8 0.9~2.0
1/8 Ф3.2 3.2 1.1 1.1~2.7
3/32 Ф2.4 2.4 0.8 0.9~2.0
3/16 Ф4.8 4.8 1.6 1.8~4.1
1/4 Ф6.4 6.4 2.1 2.3~5.5
3/8 Ф9.5 9.5 3.2 3.5~8.1
1/2 Ф12.7 12.7 4.2 4.6~10.8
3/4 Ф19.1 19.1 6.3 7.0~16.3
1 Ф25.4 25.4 8.5 9.3~21.6
11/2 Ф38.1 38.1 13.5 15.0~33.0
2 Ф50.8 50.8 17.5 19.0~48.0
2:1
3/32 Ф2.4 2.4 1.2 1.3~2.3
1/8 Ф3.2 3.2 1.6 1.7~3.1
3/16 Ф4.8 4.8 2.4 2.5~4.7
1/4 Ф6.4 6.4 3.2 3.3~6.3
3/8 Ф9.5 9.5 4.8 4.9~9.0
1/2 Ф12.7 12.7 6.4 6.6~12.0
3/4 Ф19.1 19.1 9.5 10.0~18.5
1 Ф25.4 25.4 12.7 13.0~24.5
11/2 Ф38.1 38.1 19.1 21.0~37.0
2 Ф50.8 50.8 25.4 27.0~48.0
Other sizes are available upon request.
