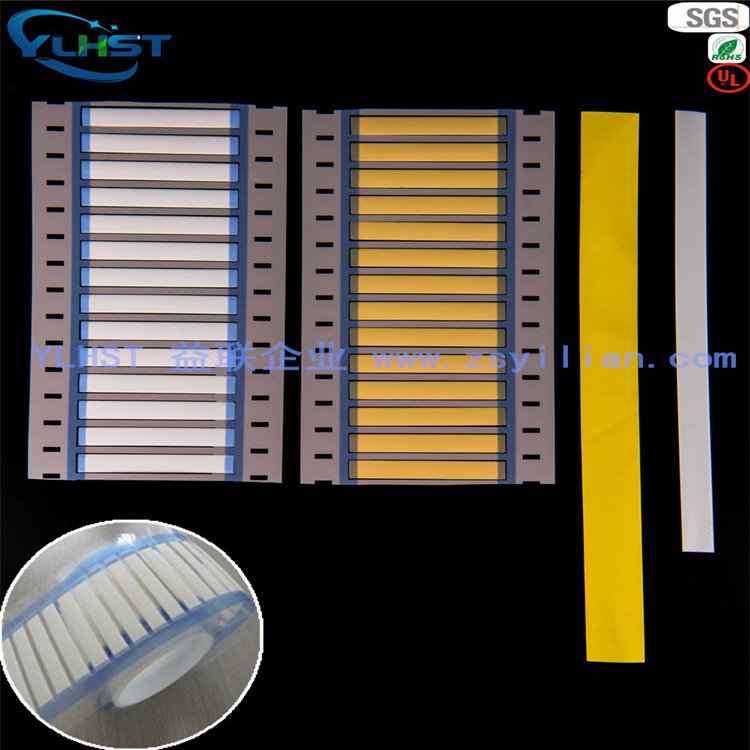

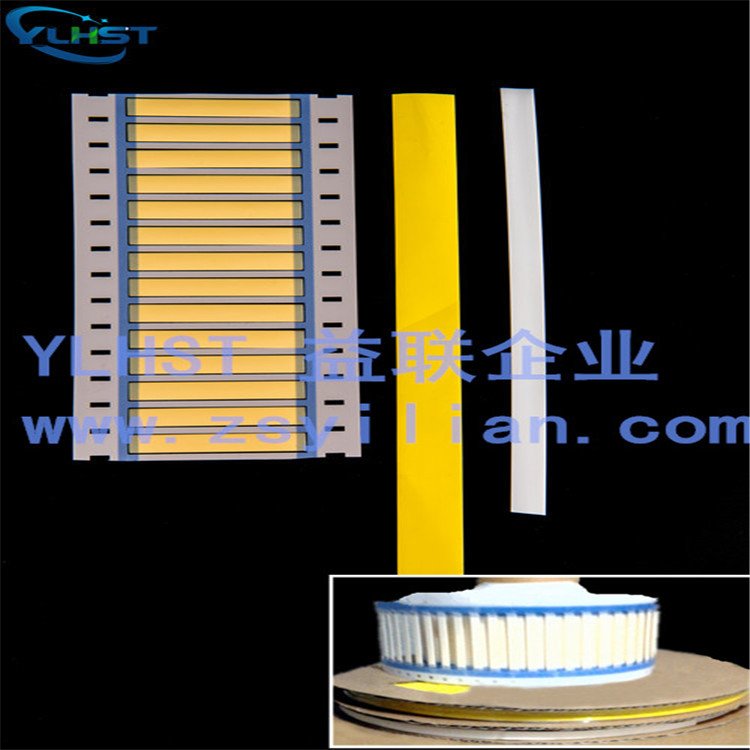

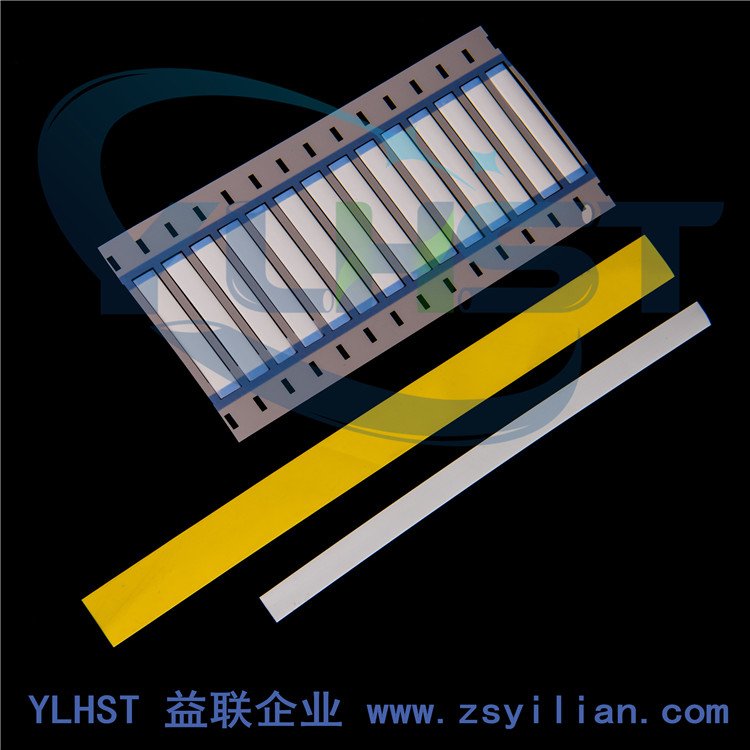

TMS125 低烟无卤阻燃聚烯烃热收缩标识套管
应用
低烟无卤阻燃聚烯烃热收缩标识套管是专为
电线电缆标识而设计，由辐照交联低烟无卤阻燃聚烯烃材质制成，具有优异的电气性能、物理性能、化学性能和打印性能，可以方便地用标识打印直接打印，标识持久。不仅符合ROHS和REACH环保指令，而且符合IEC61249-2-21、欧盟2002/72/EC等环保标准的要求。
特性
收缩比：3:1，2:1
柔软、低烟无卤阻燃
可以方便打印
优异的打印性能，持久标识，符合SAE AS81531的打印标识要求
优异的电绝缘性能、物理性能和化学性能
符合ROHS、REACH环保规范
颜色
标准颜色：白色、黄色
其他颜色可定制
操作温度范围
连续使用温度范围：-55℃～125℃
*低起始收缩温度：70℃
*低完全收缩温度：110℃
符合标准
SAE AS 81561,MIL-STD-202
UL224 125℃ 600V
性能指标
性能 指标要求 测试方法 典型值
纵向收缩率 ≤10％ ASTM D 2671 ≤5％
抗张强度 10.4MPa min ASTM D 638 ≥12MPa
断裂伸长率 200％ min ASTM D 638 ≥300％
老化后断裂伸长率
(热老化158℃,168小时) 100％ min ASTM D 638 ≥200％
热冲击
无裂纹 ASTM D 2671 无裂纹
低温柔软性
（-55℃，4小时） 无裂纹 ASTM D 2671 无裂纹
绝缘耐压和击穿 2500V,60sec,不击穿 ASTM D 2671 不击穿
击穿强度 19.7 KV/mm min ASTM D 2671 ≥20KV/mm
体积电阻率 1014Ω•cm min ASTM D 876 ≥1014Ω•cm
腐蚀性 无腐蚀 ASTM D 2671 无腐蚀
阻燃性 1分钟内自熄 ASTM D 2671 通过
打印性能 50次橡皮擦，可辨认
30次来回擦，可辨认 SAE SA81531
MIL-STD-202 通过
抗液体
（23℃，24小时） 打印吸识别 SAE AS81531 通过
规格尺寸
规格 收缩前（mm） 完全收缩后(mm) 适用线缆范围（mm）
英制 公制 内径(min) 内径(max)
3:1
3/32 Ф2.4 2.4 0.8 0.9~2.0
1/8 Ф3.2 3.2 1.1 1.1~2.7
3/16 Ф4.8 4.8 1.6 1.8~4.1
1/4 Ф6.4 6.4 2.1 2.3~8.1
3/8 Ф9.5 9.5 3.2 3.5~8.1
1/2 Ф12.7 12.7 4.2 4.6~10.8
3/4 Ф19.1 19.1 6.3 7.0~16.3
1 Ф25.4 25.4 8.5 9.3~21.6
2:1
3/32 Ф2.4 2.4 1.2 1.3~2.3
1/8 Ф3.2 3.2 1.6 1.7~3.1
3/16 Ф4.8 4.8 2.4 2.5~4.7
1/4 Ф6.4 6.4 3.2 3.3~6.3
3/8 Ф9.5 9.5 4.8 4.9~9.0
1/2 Ф12.7 12.7 6.4 6.6~12.0
3/4 Ф19.1 19.1 9.5 10.0~18.5
1 Ф25.4 25.4 12.7 13.0~24.5
11/2 Ф38.1 38.1 19.1 21.0~37.0
2 Ф50.8 50.8 25.4 27.0~48.0
其他规格尺寸可定制
TMS125 Halogen Free Heat Shrinkable Polyolefin Identification Sleeve
Application
Special designed to meet the requiremwnts of identification of wire and cables. It is made of halogen-free flame retardant polyolefin with excellent electrical, physical, chemical and printing properties. It can be printed by market printed with permanent identification. TMS125 meets the requirement of ROHS, REACH, IEC61249-2-21 and EU2002/72/EC standards.
Characteristics
Shrink ratio: 3:1, 2:1
Flexible, Halogen-free flame-retardant.
Easy to be print.
Excellent printing property, permanent identification, SAE AS81531 applicable.
Excellent electrical, physical, chemical and printing properties.
ROHS and REACH compliant.
Color
Standard color: White, yellow
Other colors are available upon request.
Operating Temperature Range
Operating temperature: -55℃～125℃
Minimum shrink temperature: 70℃
Minimum fully recovery temperature: 110℃
Approvals
SAE AS 81561,MIL-STD-202
UL224 125℃ 600V
Property
Property Requirement Test method Typical data
Longitudinal shrinkage ≤10％ ASTM D 2671 ≤5％
Tensile strength 10.4MPa min ASTM D 638 ≥12MPa
Elongation at break 200％ min ASTM D 638 ≥300％
Elongation after aging
（158℃,168hrs） 100％ min ASTM D 638 ≥200％
Heat shock
No crack ASTM D 2671 No crack
Low-temperature flexibility（-55℃,4hrs）
No crack
ASTM D 2671
No crack
Dielectric voltage withstand 2500V,60sec,no breakdown ASTM D 2671 No breakdown
Dielectric strength 19.7 KV/mm min ASTM D 2671 ≥20KV/mm
Volume resistivity 1014Ω•cm min ASTM D 876 ≥1014Ω•cm
Corrosion No corrosion ASTM D 2671 No corrosion
Flammability Self-extinguishing within one second ASTM D 2671 Pass
Printing performance 50rubs, legible
30strokes, legible SAE SA81531
MIL-STD-202 Pass
Fluid resistance（23℃，24hrs） Printing legible SAE AS81531 Pass
Sizes
Size As supplied (mm) After recovered(mm) Recommended
use range
（mm）
inch mm Inside diameter(min) Inside diameter (max)
3:1
3/32 Ф2.4 2.4 0.8 0.9~2.0
1/8 Ф3.2 3.2 1.1 1.1~2.7
3/16 Ф4.8 4.8 1.6 1.8~4.1
1/4 Ф6.4 6.4 2.1 2.3~8.1
3/8 Ф9.5 9.5 3.2 3.5~8.1
1/2 Ф12.7 12.7 4.2 4.6~10.8
3/4 Ф19.1 19.1 6.3 7.0~16.3
1 Ф25.4 25.4 8.5 9.3~21.6
2:1
3/32 Ф2.4 2.4 1.2 1.3~2.3
1/8 Ф3.2 3.2 1.6 1.7~3.1
3/16 Ф4.8 4.8 2.4 2.5~4.7
1/4 Ф6.4 6.4 3.2 3.3~6.3
3/8 Ф9.5 9.5 4.8 4.9~9.0
1/2 Ф12.7 12.7 6.4 6.6~12.0
3/4 Ф19.1 19.1 9.5 10.0~18.5
1 Ф25.4 25.4 12.7 13.0~24.5
11/2 Ф38.1 38.1 19.1 21.0~37.0
2 Ф50.8 50.8 25.4 27.0~48.0
Other sizes are available upon request.
