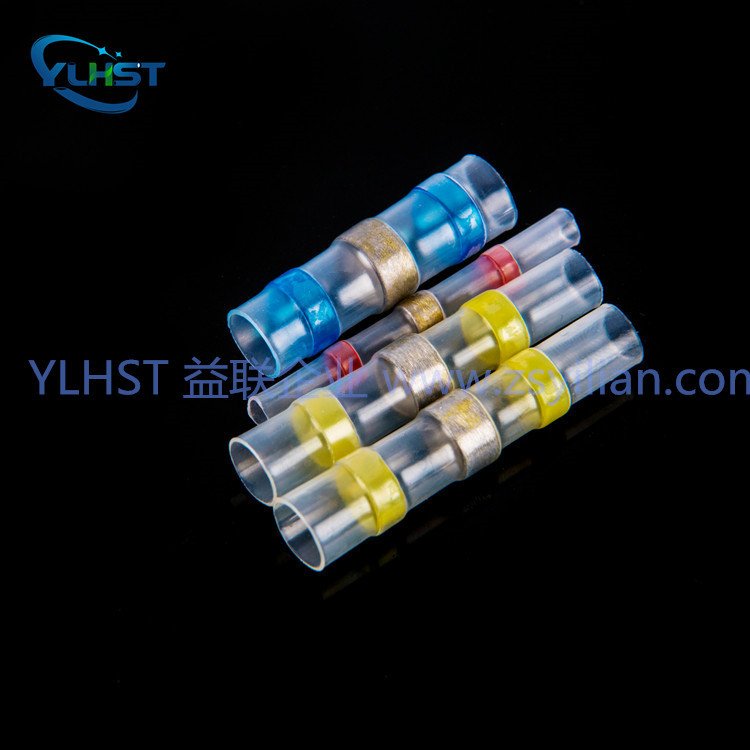

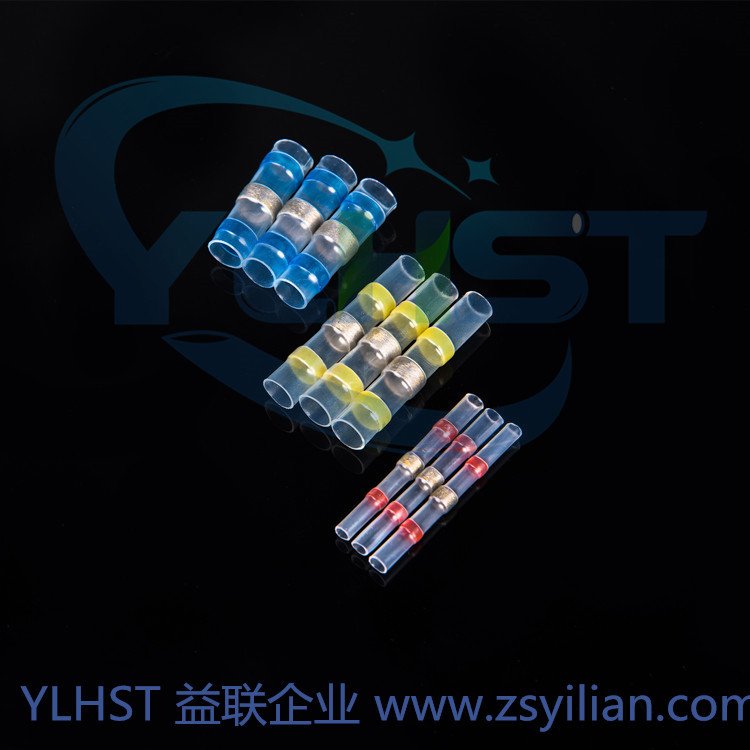

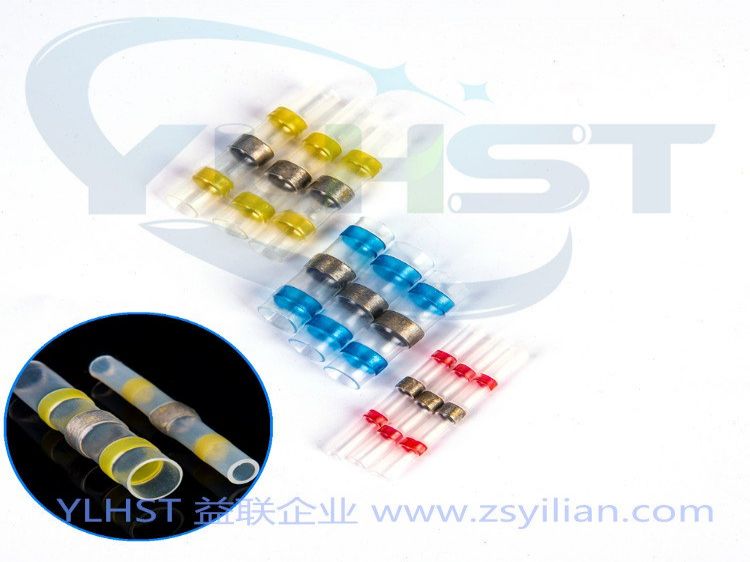

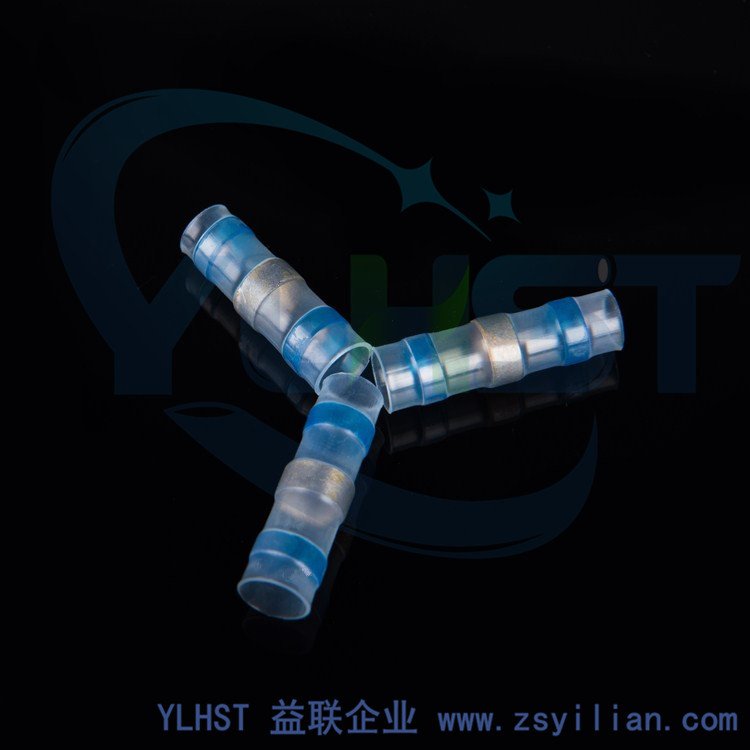

YLT125℃Solder sleeve wire splices
防水焊锡环热缩中接管（125℃）
应用
专为导线连接、焊锡热缩保护、防水一次完成设计的产品。
One piece design，it consists of transparent heat shrinkable sleeve and fluxed solder.
Provides insulation sanity and lower the instalLED cost.Color hot-melt glue on two ends of heat shrinkable tube，it；s very convenience use the exact wire dimension.
特性
收缩率2：1
含
热熔胶具防水功能
热熔胶颜色标示适用尺寸
焊锡环设计容易施工
Characteristics
Shrinking ratio2:1
Waterproof for wiring splices
Transparent sleeve provides precise inspection
Easy control soldering process
操作温度范围
工作温度: -55℃~125℃
开始收缩温度:80℃
焊锡开始熔解温度：111℃
焊锡完全熔解温度：125℃
Operating temperature range
Operating temperature : -55℃～125℃
Minimum shrink temperature : 80˚C
Minimum fully recovery temperature : 111˚C
Starting temperature of solder melt：125˚C
性能参数 Technical Indicators
MAX operating Temperature -55℃～+125℃
Shrinking temperature >160℃
Dielectric strength 1 kV
产品规格 Product Dimensions
Part Number Product Dimensions
(mm) Wire Dimensions
(mm) Cable Size color
A(min.) L(min.) B(min.) B＆C (max.) C(min.) A.W.G(mm2）
YLT-S11 1.7 26 1.0 1.7 0.76 26-24（0.25-0.34） White
YLT--S21 2.7 40 1.4 2.7 1.2 22-18（0.5-1.0） Red
YLT--S31 4.5 40 2.3 4.5 2.0 16-14（1.5-2.5） Blue
YLT--S41 6.0 40 3.7 6.0 3.4 12-10（4.0-6.0） Yellow
YLT--S31-2 7.3 30 3.8 7.3 3.5 12-10（4.0-6.0） Blue
YLT--S31-3 11.5 34 5.8 11.5 5.5 10-6 (6.0-14.0) Blue
YLT--S31-9 14.0 47 7.0 14.0 6.8 8-4 (8.0-22.0) Blue
YLT--S31-8 18.0 56 9.3 18.0 8.8 2-0 （70） Blue
①
热收缩套管 ① Heat shrinkable tubing
② 低温焊锡环 ② Low temperature solder sleeve
③ 防水热熔胶 ③ Waterproof hot melt adhesive
