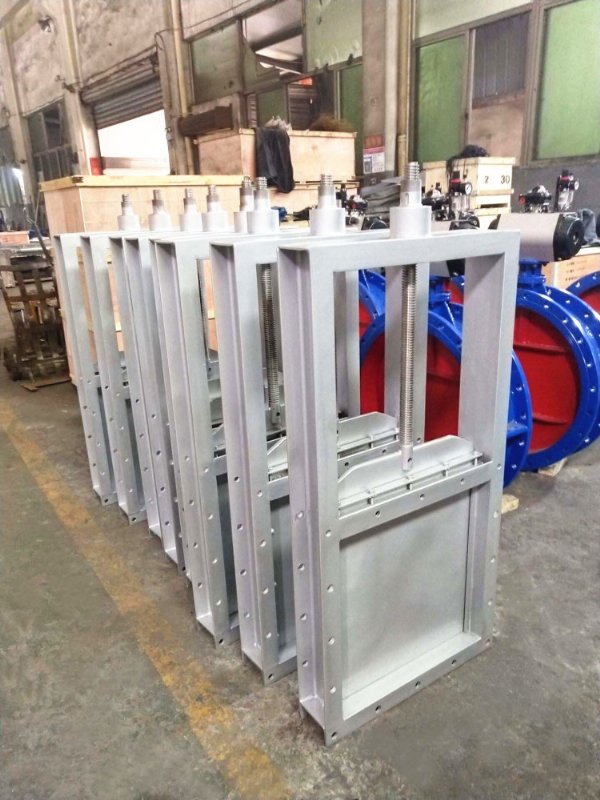

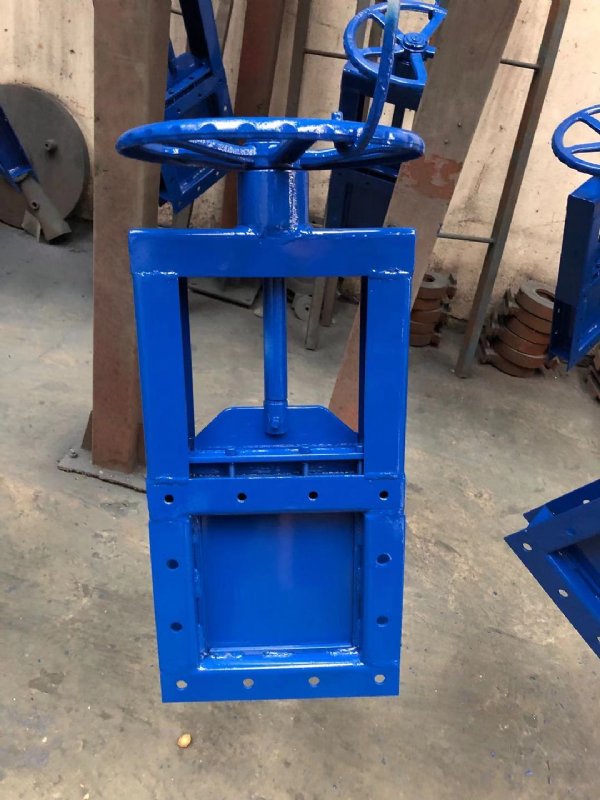

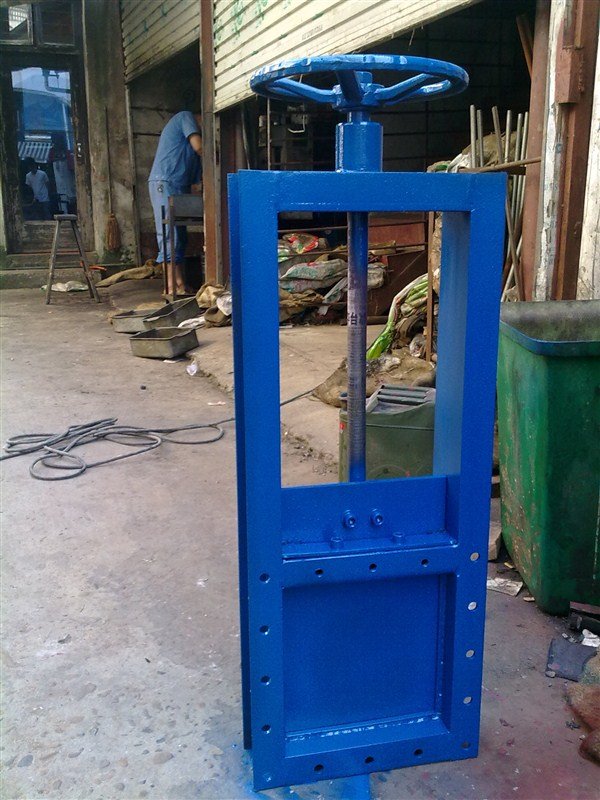

结构特点：
结构简单、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm的颗粒料，操作方便，手动方形
插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的设备。
工作原理：
主要由框架、闸板、
丝杆、
螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到
闸门的启闭目的。
手动方形插板阀用途：
用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。
手动方形插板阀主要零件材料及连接尺寸
类别 A×A B×B C×C H L n-d 重量
单向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
双向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
