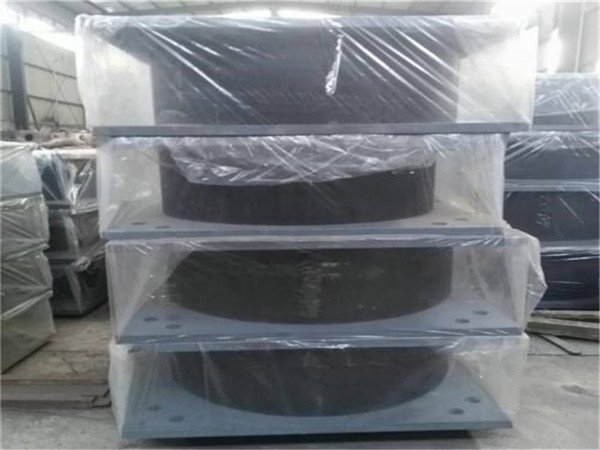

连廊抗震球
型钢支座技术参数
1、连廊抗震球型钢支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别；（可根据用户要求另行设计）
2、连廊抗震球型钢支座的抗水平力为竖向承载力的20％；
3、连廊抗震球型钢支座抗竖向拉力：
GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20％；
GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30％；
4、连廊抗震球型钢支座设计转角为0.08rad（可根据用户要求另行设计）
5、连廊抗震球型钢支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；
6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；
7、连廊抗震球型钢支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）
μ≤0.03（GKGZ型、GJGZ型）
连廊抗震球型钢支座选用时应注意的事项：
1、选用连廊抗震球型钢支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
2、选用连廊抗震球型钢支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
3、连廊抗震球型钢支座的约束方向都给以位移和刚度，是为了工程减震的需要。
连廊抗震球型钢支座的安装
1、连廊抗震球型钢支座的安装方案、连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。
2、下部
钢筋砼柱的标号不得低于C40级。
3、柱内配筋应参考本
钢结构网架支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。
4、活动钢结构
网架支座根据设计需要在上支座板与滑板之间设置偏值。
5、连廊抗震球型钢支座和预埋
钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止支座钢件过热而损坏
聚四氟乙烯板，橡胶
密封圈和5201
硅脂。
6、连廊抗震球型钢支座安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。
7、连廊抗震球型钢支座中心线应与主梁中心线及下部结构安装线重合。
8、连廊抗震球型钢支座安装就位后，底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后，应立即拆除临时
连接件。
9、连廊抗震球型钢支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装就位完成后拆除，并立即安装上
防尘罩（防尘罩为
橡胶板，同现场施工单位负责安装）。
