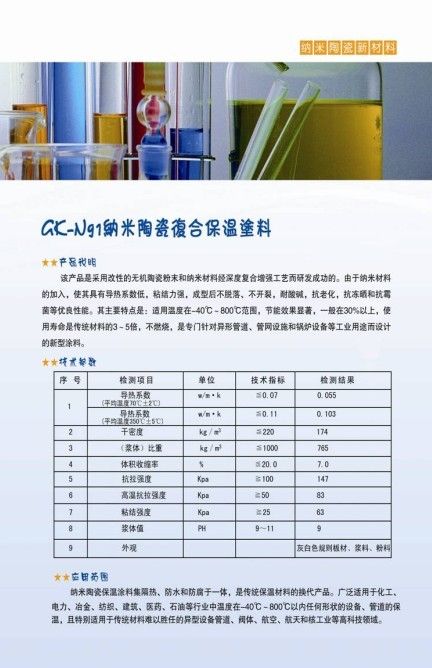

特点 由改性的无机陶瓷粉末、纳米助剂、高温
粘结剂和其他微量元素组成的多功能复合保温
防腐涂料，耐高温达800℃，兼具高温保温和重防腐的功能。
用途 地上、地下热力输送管网；石油、天然气输送
管道；石油、化工、制药等的贮罐、物料罐、液化气罐、罐车、柴煤油罐、反应器；其它同时要求防腐、防火、防水和耐热、保温的环境。
技术数据
检测项目 检测指标
比重（kg／m3） ≦1350
固体含量 ≧60%
干燥时间 表干≦1h
附着力（划格法） 好于1级
冲击强度 50cm
耐酸（10%HCl，288h） 不起皱，不脱落
耐碱（15%NaOH，288h） 不起皱，不脱落
耐水性（288h） 不起皱，不脱落
耐石油制品性（120#溶剂，168h） 不起皱，不脱落
耐人工加速老化性 600h
耐火性 不燃，不起皱
不透水性 0.2ml
导热系数（20℃）W/(m,℃)
) 0.047
*高使用温度（℃） 800
表面处理 施工前首先对管道及设备进行清理，保证无可见的油脂、污垢、氧化皮、铁锈、水汽和
油漆涂层。
钢材表面清洁度和粗糙度达到以下标准：清洁度达到GB9823-1998的Sa 级；粗糙度达到GB／T13288标准面漆施工。
施工方法 施工方法可采用滚涂、刷涂或高压无气喷涂等。
无气喷漆法的技术条件
序号 项目 技术指标
1 无气
喷漆机的类型 *喷漆泵
QPTqc QPT 3256c
2 喷漆压力MPa 15-17
3 稀释剂 类型 *
比例 ﹤5%
4 孔径mm 0.48-0.53
喷幅cm 25-30
流量cc／m 1470-1790
涂装工艺
①涂装过程应保持涂膜均匀一致，并达到规定的厚度。
②涂装时气候条件和环境：在环境温度＜50℃，相对湿度﹤85%的气候条件下进行。被涂装物表面温度应高于露点3℃以上，夏季烈日直射时不宜施工。固化温度：120℃，固化时间2小时。
③具体的涂装方法为：金属表面除锈后4小时内，应尽快涂装*一道
底漆。对于边、角、焊缝和切痕等容易产生膜厚不均匀的部位，应先刷涂*一道，然后再进行大面积的涂装，以保证凸出部位的漆膜厚度。涂装24小时后，涂刷第二道底漆。底漆养护48小时后，涂刷*一道面漆，同样涂装24小时后，涂刷第二道面漆，面漆养护4-6天。
注意事项
①产品在涂装前须充分搅拌使其均匀，配料及施工现场应做好通风和防火措施。操作人员应佩戴必要的防护措施，皮肤、眼睛不得接触本品。
②漆膜未干透前，应避免摩擦、撞击及雨水及其它液体的沾染。
③有下列情况之一时，不宜施工：雨、雪、雾天气下；高温、暴晒下；涂装表面被水汽、油污等沾染或重新锈蚀的情况下；有机溶剂易于污染的涂装表面。
④涂装现场严禁明火。
