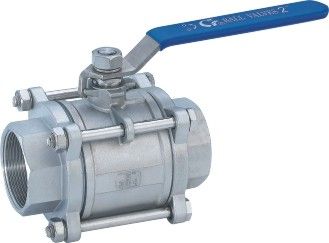

三片式
不锈钢内螺纹
球阀应用规范
公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体 (W、O、G)
螺纹类型:G•NPT.BSPT.BSP.DIN259/2999
主要零件材料
序号 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢 碳钢
2
密封圈 聚四氟乙烯 PTFE 聚四氟乙烯
3 阀盖 不锈钢 碳钢
4 球体 不锈钢 不锈钢
5 阀杆 不锈钢 不锈钢
6
螺母 不锈钢 FCD45
7
垫圈 不锈钢 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢 不锈钢
10 阀杆螺母 不锈钢 B7
11 垫圈 不锈钢 不锈钢
12
填料压盖螺母 不锈钢 FCD45
13 填料 聚四氟乙烯 PTFE 聚四氟乙烯 PTFE
14 止推垫圈 聚四氟乙烯 PTFE 聚四氟乙烯 PTFE
15 填料 聚四氟乙烯 PTFE 聚四氟乙烯 PTFE
16
螺栓 不锈钢 B8
主要尺寸 单位：mm
SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280
重量 WT(G) 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
注：三片式系列球阀均可带国际 ISO支架和锁定装置。
