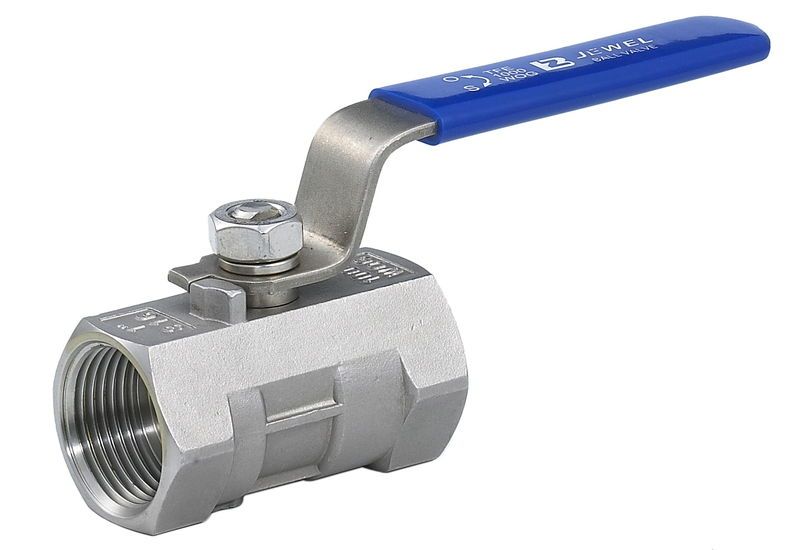

一片式
不锈钢内螺纹
球阀应用规范
公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体 (W、O、G)
螺纹类型:G•NPT.BSPT.BSP.DIN259/2999
主要零件材料
序号  零件名称  材质
1
密封圈
聚四氟乙烯 PTFE
2  球体  不锈钢
3
密封垫  聚四氟乙烯 PTFE
4  阀盖  不锈钢
5  阀体  不锈钢
6  阀杆  不锈钢
7  止推
垫圈  聚四氟乙烯 PTFE
8
填料  聚四氟乙烯 PTFE
9  填料压盖
螺母  不锈钢
10 垫圈  不锈钢
11  阀杆螺母  不锈钢
12  手柄套  塑料
13  手柄  不锈钢
主要尺寸 单位: mm
SlZE  1/4″  3/8″  1/2″  3/4″  1″  11/4″  11/2″  2″
D  5.0  7.0  9.2  12.5  15.0  20.0 24.5  32
L  40  45  58  60  72  78  83  100
H  35  37  43.5  47  50  57  69  74.5
E  64  70  90  90  103  103  127  127
重量 WT(G)  55  95  165  250  405  625  850  1400
我公司专业生产一片式内
螺纹球阀,二片式
内螺纹球阀,三片式内螺纹球阀,丝扣
闸阀,丝扣
截止阀,丝扣
止回阀,Y
过滤器,
不锈钢阀门,不锈钢
管件等,欢迎来电询问。
