激光接触网动态智能
巡检仪 动态扫描测量

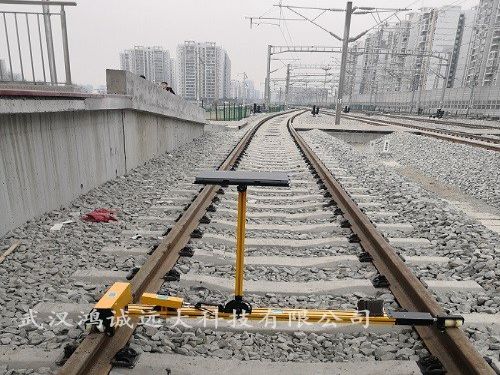

HYJC-S手推式接触网检测设备是用于测量铁路接触网各项几何参数的多功能、多用途、一体化、全自动化的产品。采用区别于激光雷达的光电技术，实现在轨道上单人手推仪器、自动测量计算、实时显示及对比、自动记录数据、波形图及超限情况（报警）的高效测量模式，同时实现数据图表化输出和历史数据对比的高效数据分析，有效的降低了人员劳动强度、提升了测量稳定性及工作效率，科学有效地指导接触网的维护。
主要功能
1.用于高速铁路上对接触网参数进行不停车、自动连续检测，设备为非激光式非接触测量。在轨道上推行对接触网几何参数（拉出值、导高等）进行测量。
2.采用“定时高速细化采样+非激光测量+脉冲触发数据采集”为特征的双触发采样原理。不同于激光雷达及点激光，无旋转光电元件，可靠性高，数据稳定，精度高，使用寿命长，操作便捷。
3.全截面式自动连续测量功能，不漏测，不少测，无缝测量的数据更全面。在检测小车快速行进过程中连续不间断的采样，不需要通过点击显示屏幕实现寻找测量目标，只需沿轨道推行，在不停车的状态下自动找线并实现自动测量。操作极为简单方便，检测效率极高。
4.采用笔记本电脑，windows操作系统，中文操作界面，全智能测量方式。
5.结构特点：走形轮为
尼龙轮，强度高，耐腐蚀，绝缘性好；检测小车采用航空
铝材，强度高，重量轻，携带方便；一体式模块化设计，减少机械误差，上下道操作方便。
技术参数
导高检测范围：5000～6800mm，动态误差≤10mm，静态误差≤5mm
拉出值检测范围：±600mm，动态误差≤10mm，静态误差≤5mm
轨距范围：1410-1470mm，动态误差±1mm
水平(超高)：范围±200mm，误差±1mm
里程：0～9999km，动态误差优于1‰
线岔中心：精度±5mm
500mm处高差：精度±5mm
红线标高：精度±5mm
侧面限界：精度±2mm
结构高度：精度±5mm
承力索接触线高差：±5mm
跨距：±5mm
测量模式：全自动连续扫描式动态测量；推动检测小车前行，实时检测、自动及定点测量、实时波形图、超限情况及报警；含IRS微调系统，双置3XLimW及自调节
外置核心增配端口：AIO、L-sen、DiPro-Eh
软件系统：hydcrack-jc4.0S配套软件系统（内置标准接触网数据并可编写、修改、对比，接触网导高、拉出值、导线磨耗（选配）在软件页面实时显示并形成波形图，和标准数据进行比较，并可根据每个段原有的数据模板进行打印，生成EXCEL数据报表、曲线图形等检测报告）
控制器：笔记本电脑
工作时间：≥4h
防护等级：IP65
工作温度：-20℃～50℃
储存温度：-30℃～70℃
尺寸：≈1620x380x200mm（LxWxH）
重量：≤20kg
