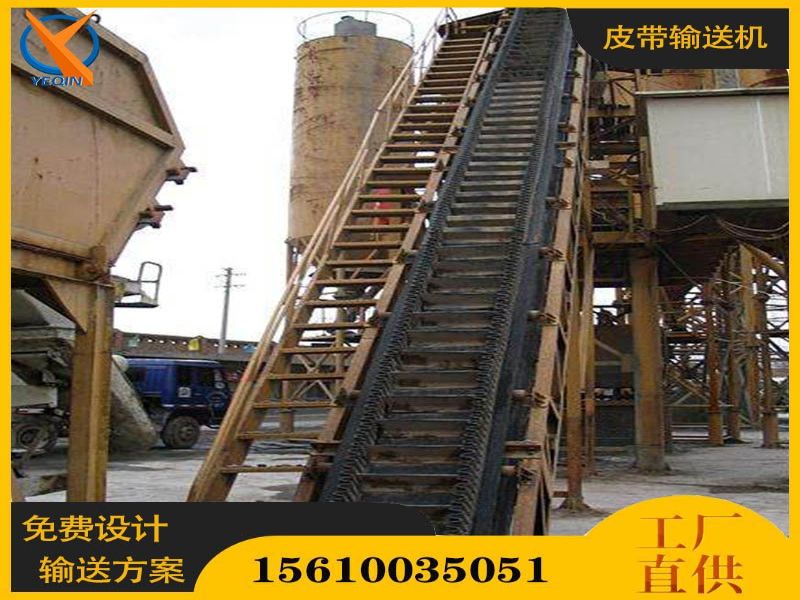

大倾角波纹挡边带式
输送机，它是在平面
输送带上硫化一格格的隔板并与两边能收缩的波纹挡边连成一体，其断面有如斗形。当在转弯
滚筒上转角时，挡边能伸开其波纹
胶带边，而在直线运行时又还原状，波纹挡边机工作原理同斗式提升一样。根据挡边机的形状，可分为三类：U形、斗形和双斗形。
波纹挡边机的结构主要由波纹挡边带、基带横隔板、机头传动滚筒、驱动装置、改向压轮、挡边轮、振打器等组成。与普通
带式输送机不同的是，波纹挡边机的输送带结构由基带、波纹挡边和横隔板三大部件组成。基带的作用是承担主要荷载，要求它强度高、耐磨性好且具有横向刚性和纵向柔性，因此在带芯层的上下覆盖层加横向刚性层。基带可用
钢丝绳芯、EP聚酯布、芳纶布和玻璃丝制作，或将纬向聚酯布粘在覆盖胶上面制成。横隔板分为固定式和可拆式两大类：固定式又分为轻型、中型和重型。按其形状可分为T、C、S三种。T和C型隔板分别用于输送倾角小于40度和大于40度的场合。倾角为90度时只能使用C型和TC结合型。波纹
挡边输送带是波纹挡边式输送机的核心部件。国内外常用的形状有矩形、S形、W形和WM形。矩形因在伸缩时，齿根部发生应力集中，易破裂，现已少用。S形*为常用，但其波谷深而窄，而W形、WN形的波谷浅而宽，有利于加大卸空能力。些外W和WM形中的小波形与隔板能很好密封。
