ZFQ-1防爆阻火
呼吸阀,又名LFH-IZ
阻火呼吸阀，防爆阻火呼吸阀集
阻火器功能与呼吸阀功能为一体，其新颖的结构为国内首创。它是石化
储罐必备的新型安全设备，其*大优点是阻火呼吸性能好，重量轻，维修方便。
适用范围：
防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、
机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。
【性能及特点】
全天候防爆型壳体选用
不锈钢、铸钢、铝合金，耐腐蚀性好；波纹阻火层采用不锈
钢材料，阻火性能好，耐腐蚀性能好； 结构简单，易检修，安全方便。
【维护与保养】
为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
【安 装】
1 ）呼吸阀应安装在储罐气源的*高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀*直接和*大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2 ）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
防爆阻火呼吸阀主要技术参数：
A级正压 355Pa (36毫米水柱)
负压 295Pa (30毫米水柱)
B级正压 980Pa (100毫米水柱)
负压 295Pa (30毫米水柱)
C级正压 1765Pa (180毫米水柱)
负压 295Pa (30毫米水柱)

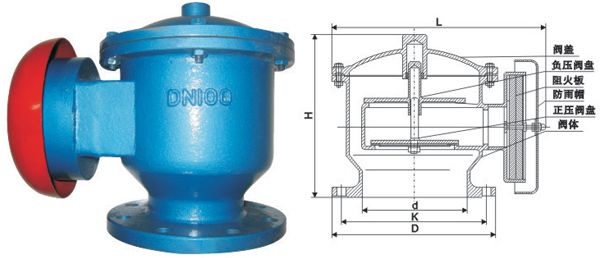

防爆阻火呼吸阀主要外形与连接尺寸：
公称通径 (mm) 安装尺寸（mm）
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395 350 520 420 12×22
DN400 565 515 670 520 16×26
