手动
闸板阀的直径与
卸料器进料口配套，有方形和圆形两种.
手动闸板阀原理:闸板上开有一个通径大小的圆口或方口，通过闸板启闭使得闸板上圆口或方口跟通径做完全脱离和相吻合的动作，另外单向
插板阀和双向插板阀的区别在于单向是像一方打开，双向可以同时打开两边方向，另外出口四周密封材质为
聚乙烯。

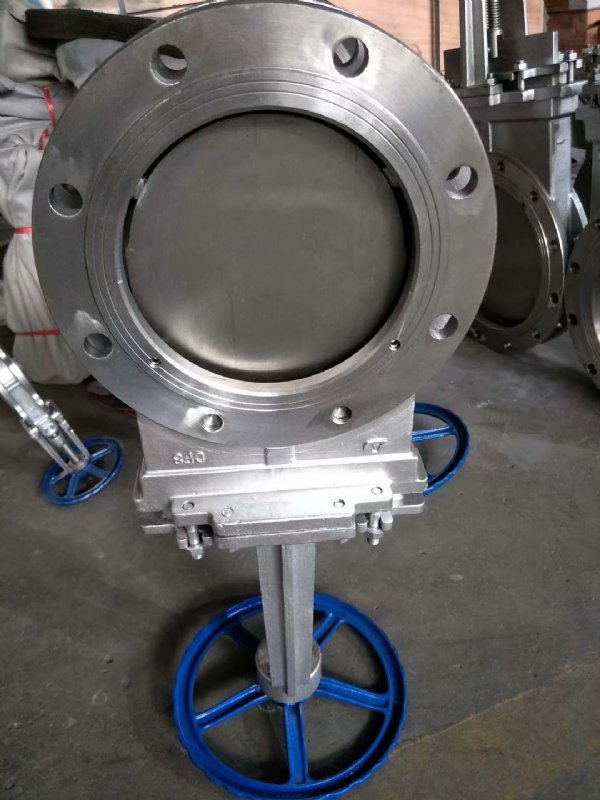

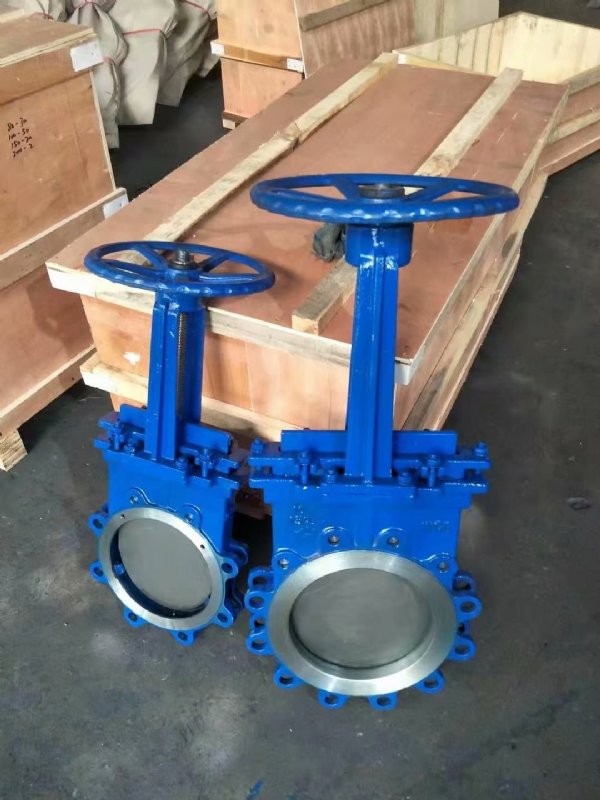

不锈钢手动插板阀是本公司研制成功的新产品，主要用于含有颗粒介质的流体
管道中作为启闭装置，适合于高炉冲渣水、
锅炉炉渣水，矿浆、矿渣水、化工建材等料浆系统。
作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
手动闸板阀特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
（1）价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、
法兰等
（3）传动方式：手动、
齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、
灰铸铁及其他特殊钢；
手动闸板阀主要性能规范
公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6 1.5
2.4 1.1
1.8 ≤100℃
≤425℃ 纸浆、污水、煤浆、灰、渣水混和物
手动闸板阀主要零部件材质
体、盖
闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、
硬质合金 手动闸板阀主要外形及连接尺寸(mm)：PZ73H、PZ73X、PZ73Y、PZ43H、PZ43X、PZ43Y
MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
