储罐底板腐蚀漏磁
扫描仪Mscan-2是罐底板扫描仪Mscan-Ⅰ的便携款，此仪器操作简单，是罐底板扫描仪Mscan-Ⅰ很好补充，可检测边角、管子下面等大仪器不容易到达的地方，操作简单，携带方便，适用于储油罐底板腐蚀检测。
一、仪器介绍

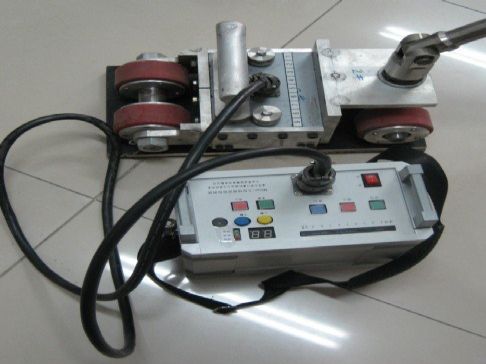

Mscan-2型便携式储罐底板腐蚀漏磁检测仪主要包括扫描器和电子主机两个部分，如图1。其中，扫描器由磁化器和霍尔探头组成，主要完成对底板磁化以及对漏磁场信号的适时采集。在电子主机里，
电源模块将
电池的直流12V电压变换成直流5V电压，用于给其他模块供电，同时在电池电压过低时给出报警信号；数据采集及缺陷识别模块用ADμC812型单片机控制，主要完成对磁场信号数据的采集及对缺陷的识别和量化功能，以及人机交互信息的处理功能，是检测器的核心模块；人机交互界面由按钮、
数码管、
发光二极管及蜂鸣器等组成，实现信息的输入和输出功能。
储罐底板腐蚀检测系统包括：
1、扫描器
扫描器采用两个高密度的稀土永磁体并排放置，构成磁化器，以对被测
钢板进行局部磁化，通过霍尔探头采集钢板表面的漏磁场信号，以供电子主机进行分析处理
2、缺陷识别模块
缺陷识别主要是将采集到的数据与正常数据进行比较，以判断缺陷有无。而采集数据与正常数据之差的绝对值大小，能反应缺陷的深度。通过检测数据与一系列对应于不同深度的标准缺陷数据进行比较，即可实现缺陷的量化。
3、人机交互界面
由于没有上位机，便携式检测设备的人机交互功能必须由单独设计的人机接口来实现。人机接口设计的好坏，直接关系到设备使用是否方便。
二、储罐底板腐蚀缺陷检测器性能参数：
装置通道数： 18个
数据采集精度：12位
高采样率：1k Samples/s（18通道并行）
装置重量： 18通道装置小于18公斤，尺寸为170×310×130mm3
缺陷深度量化精度：±10％
大穿透能力：15mm厚钢板
扫描宽度： 150mm
穿透涂层范围：0~2mm
检测出小缺陷当量：φ7mm×0.1T（T≦15mm，T为板厚）
检测出小通孔缺陷当量直径：φ3.2mm
电池工作时间： 8小时（人工扫查）
