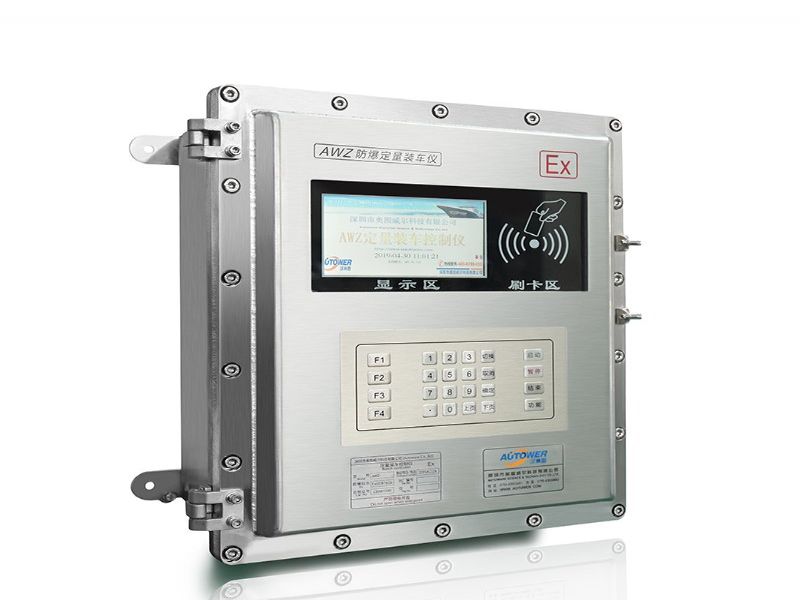

AWZ隔爆型分布式定量装车控制仪(以下简称AWZ型定量装车控制仪)是一种以
智能控制器为核心的新型智能化隔爆型仪表，重新设计了一体式的箱体，箱体的表面进行重新设计，显得更加美观、灵活，可以根据不同项目需要，改变显示面板的内容
产品特点
1、 一体式本安键盘，更安全、更美观、更灵活。可根据不同需要，订制面板
2、 采用7寸彩色液晶显示，显示的区域更大，更加直观，清晰
3、 可以实现一机多位的同时装车控制
4、 内置IC卡
读卡器 5、 采用本安型的薄膜按键，按压手感好，耐用，IP等级更高
6、结构简单、性能极稳定
7、模块化设计、维护方便
8、提供标准RS485和RJ45两种通讯接口，可以完全实现控制仪与上位机系统的以太网通讯，中间不需要增加转换设备，采用RJ45以太网接口，通讯速率可达10~100M
9、提供标准的MODBUSRTU及TCP/IP协议，便于联网、组态以及与其他
PLC、?DCS等系统通讯
10、提供脉冲输入、Al、AO、DI、DO、等多种数据采集接口，使用范围广
设备结构
1、工业级可编程控制器(PLC)
2、工业级一体化
液晶屏操作终端
3、内置IC卡读卡器
4、其他工业附件
主要功能
1、数据采集、定量控制功能
2、参数设置、顺序控制功能
3、溢油连锁、接地连锁、急停连锁、掉电保护功能
4、远程/就地装车转换功能
5、实时监控、报警功能
6、通讯联网功能
7、设备自检、密码保护功能
8、支持IC卡刷卡功能
通讯方式
★RS485通讯方式：装车仪提供RS485接口通过总线方式与上位机通讯，通讯速率600～115200 bps
定量装车控制仪
★RS45以太网通讯方式：装车仪提供RS45以太网接口通过星型工业以太网方式与上位机通讯，通讯速率自适应10～100M;
定量控制仪
技术指标
控制鹤位数目
一机一位或一机多位
电源 AC220V,2A,50Hz.
液晶显示
高亮度STN的7寸彩色液晶显示模组
IC卡读卡器
非接触式实时读取，读取距离小于50CM，支持各种射频卡
键盘输入
24个本安型防水薄膜按键，中文菜单操作
设备自检
自动检测设备工作状态，并可远程监视
流量信号
可接入4组0～10KHz脉冲输入
