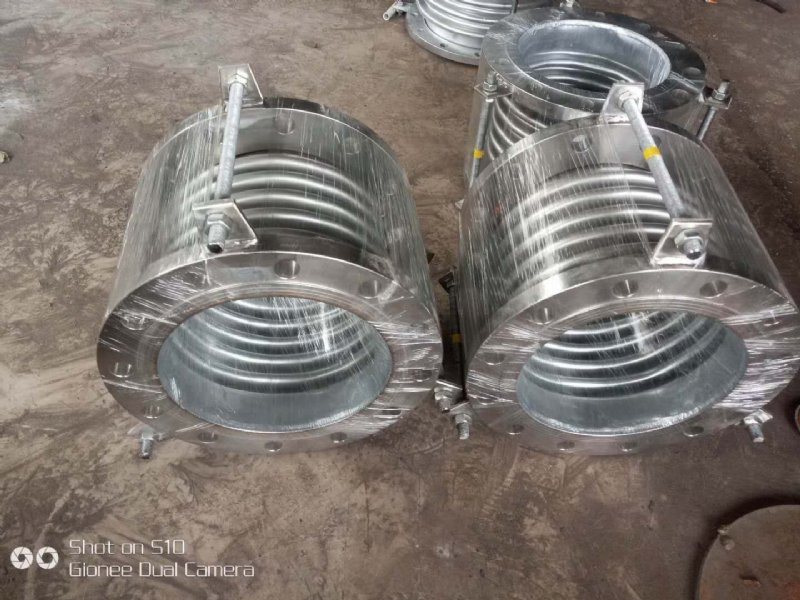

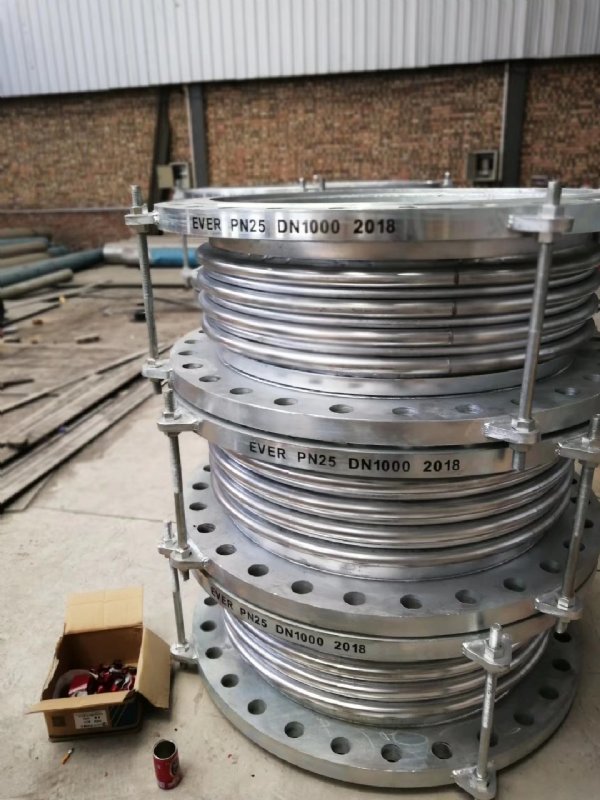

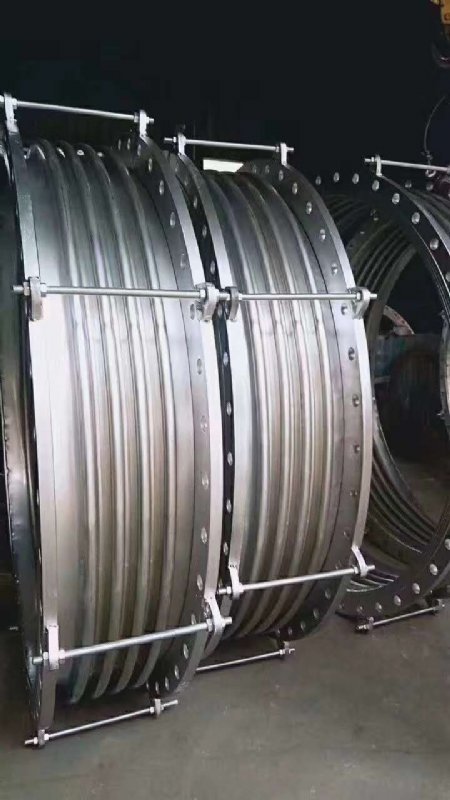

通用型波纹
补偿器也称为轴向内压式
波纹补偿器，主要用于补偿轴向位移，也可补偿横向位移或轴向与横向合成位移，减震吸噪，具有管系设计简单，易安装，造价低等优点。一般数据为常压1.0Mpa，若有特殊要求，可另行制作。但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免发生固定支架坍塌现象。
通用型波纹补偿器主要用于补偿
管道的轴向位移及少量补偿管道的横向位移，可单独用做轴向补偿或横向补偿，具有补偿角位移的能力，但不宜单独用作角向补偿。
通用型波纹补偿器的结构及材料：
1.
波纹管：
不锈钢304、316L、321等
2.
法兰、接管：碳钢、不锈钢304、316L、321等
3.导流筒：碳钢、不锈钢304、316L、321等
4.拉杆
螺栓、
螺母：碳钢
公称通径：DN32-DN8000
压力级别：0.1Mpa-2.5Mpa
连接方式：1、
法兰连接 2、接管连接
产品轴向补偿量：18mm-400mm
型号示例：
举例：0.6TNY500TF
表示：公称通径为Φ500，工作压力为0.6MPa，波数为4个，带导流筒，
碳钢法兰连接的通用型波纹补偿器。
