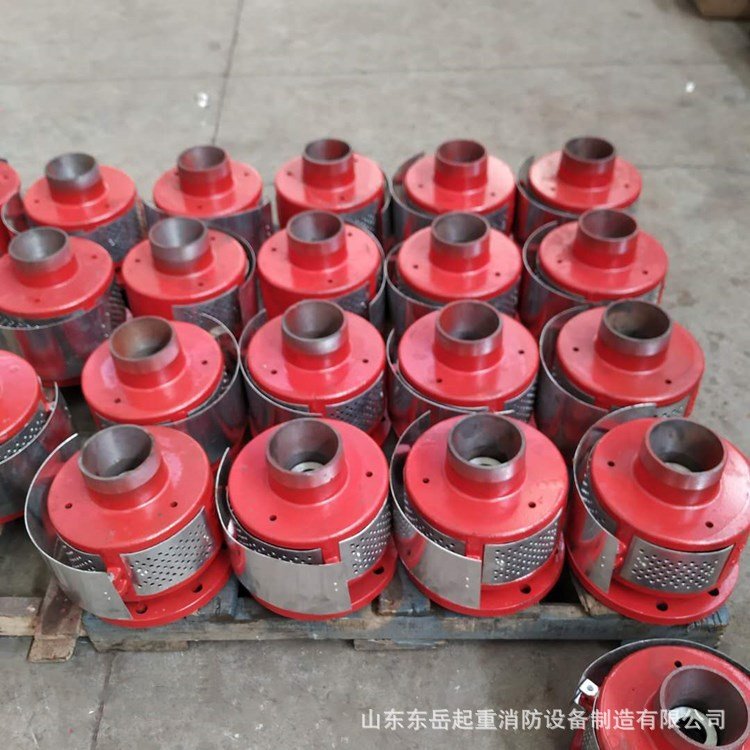

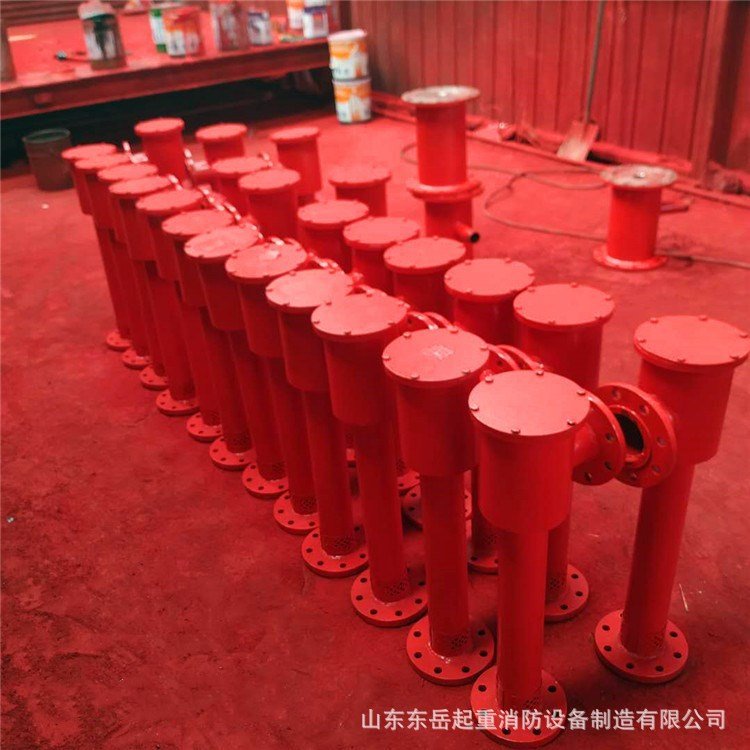

空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器
喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上。
空气泡沫产生器以下部分组成：
1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组

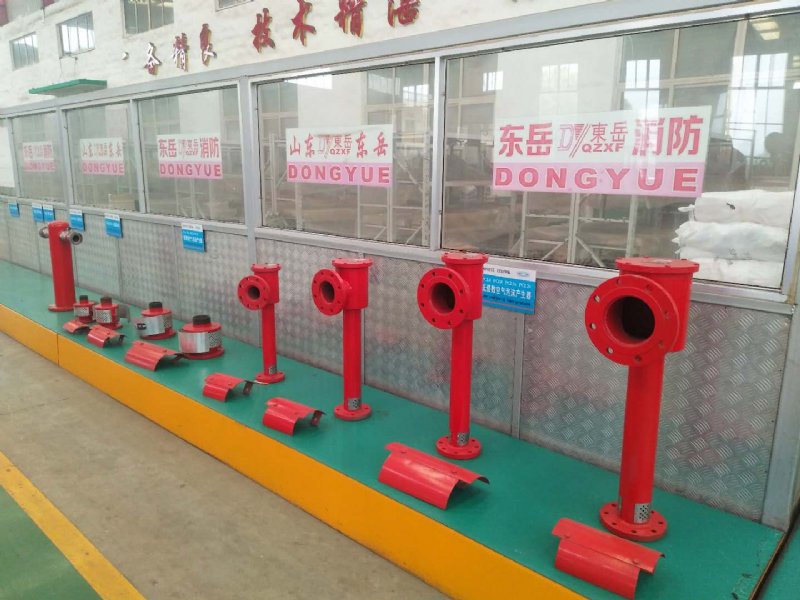

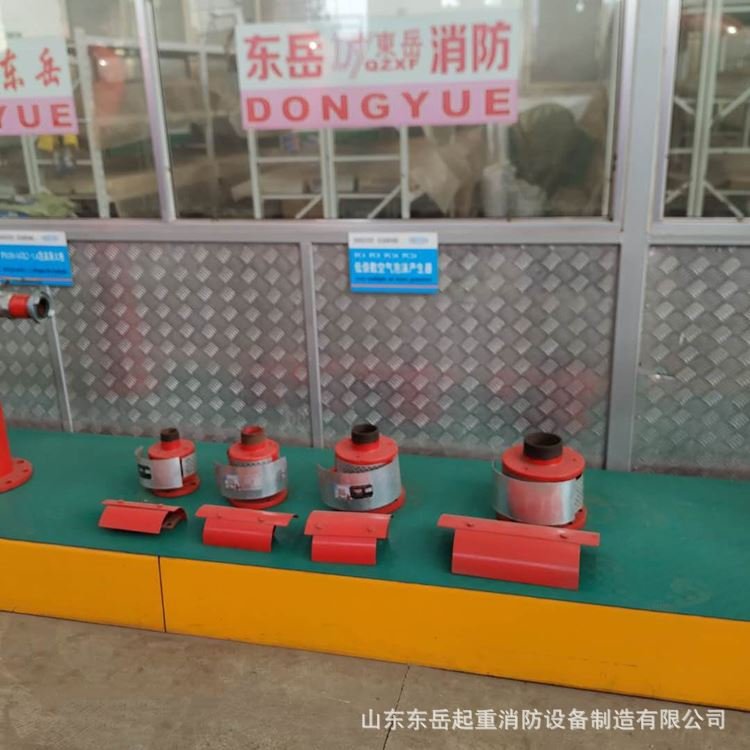

泡沫产生器一般有四种型号：PC-4，PC-8，PC-16，PC-24。
1、 具体技术参数如下：
① 型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升
② 型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升
③ 型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升
④ 型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升
2、 工作压力范围0.2-0.5MPa。
3、 玻璃片在0.1-0.2MPa压力下被冲破。
