重量 :4T
种类 :锻压机
别名 :翻边机
卷边机 切边机用途 :自动翻边、卷边、切边、包边、修边、压边
电动机功率 :7.5KW
机床用途：

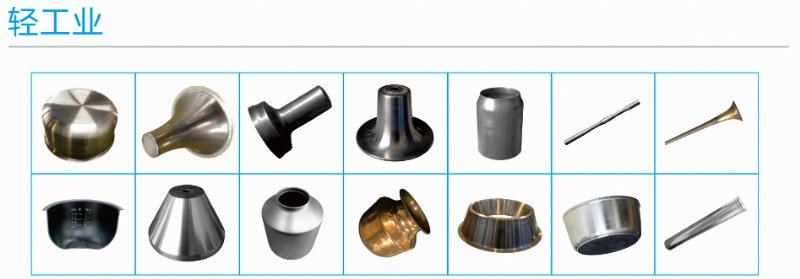

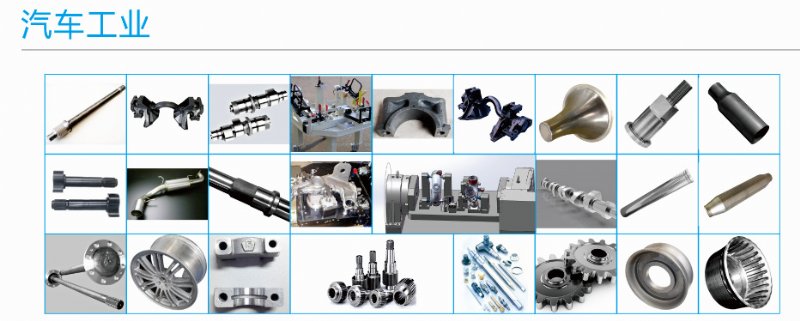

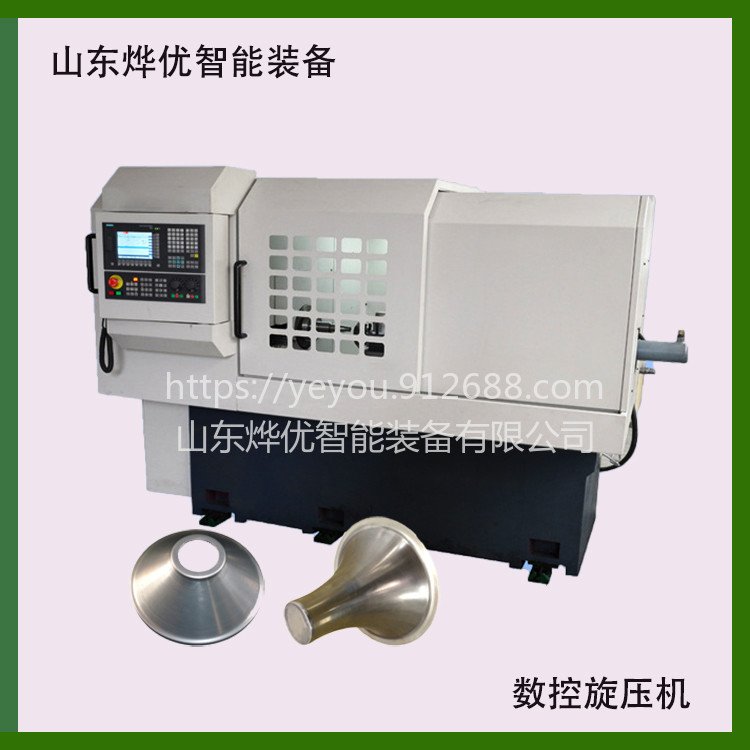

YY-XYJ-650数控旋压车削一体机（双旋轮）是为了将金属坯料旋压成为喇叭型、桶型、圆锥型、抛物线型等目标产品而专门开发的自动化设备。在同一机床上，还可以车削、切边、翻边和卷边。钢、铝、银或铜等金属材料均可旋压成型。该机广泛应用于航空航天、军工、机械、化工、汽车、通风、五金、
灯罩、工艺品、
厨具、环境和农业等行业。拥有 知识产权局颁发的多项专利。采用先进数字化程序控制，编程操作简单、易学。能缩短生产周期，提高加工精度，节约人力资源。是理想的自动化加工设备。
机床综述及特点：
机体：机体由高牌号灰铁铸造而成,经时效处理，降低内应力、防止变形。坚固的卧式框架结构以实现稳定的精度和重复性。两轴十字线轨系统配备高刚度、高精度及良好动态性能的
直线导轨和滚珠
丝杠，由高精度伺服
电机驱动,具有位置反馈系统。因采用整体双向
滚珠丝杠，双旋轮正反向运动精密同步。
主轴箱：主轴箱安装在坚固的铸铁机体上。采用独立主轴单元，确保主轴具有良好的运动精度、刚度和稳定性。主轴通过交流矢量
伺服电机及
同步带传动。主轴箱上可装芯模、挡料板、推料机构或辅助
滑轨。
旋轮系统：坚固的旋轮系统安装在十字滑台上。装有自动刀架，使旋轮快速变位。
尾座：尾座的移动及固定均由液压系统自动完成。
液压系统：液压系统通过足够长的液压管路连接到机器上。用油
热交换器冷却液压油。
电气控制：相关的机床电气系统安装于带锁的电器柜内。
操作面板：数控系统选用稳定可靠，且具有USB接口。配有移动式电子手轮，使操作简单灵活。
附件：采用集中自动润滑系统，润滑可靠。配置冷却泵和封闭式钣金防护系统。
机床技术参数：
YY-XYJ-650
数控旋压车削一体机
旋轮数
同步 2+
大料片直径
Φ400 mm
大回转直径
Φ200 mm
双心距
400 mm
铝毛坯厚度
0.5-3.0 mm
碳钢毛坯厚度
0.5-1.5 mm
不锈钢毛坯厚度
0.5-1.0 mm
X轴行程
200 mm
Z轴行程
450 mm
X轴推力
20 kN
Z轴推力
20 kN
尾座推力
15 kN
X/Z轴力矩
10/15 N.m
定位精度
0.01 mm
重复定位精度
0.008 mm
主轴头型号
A2-6
主轴内孔锥度
MT6
主轴通孔直径
Φ56 mm
主轴转速
2500 rpm
尾座套筒内孔锥度
MT5
尾座移动量
250 mm
尾座套筒移动量
无
尾座套筒直径
Φ82 mm
刀位数/刀柄尺寸
4+1/25x25 mm2
主电机功率
5.5 kw
液压系统功率
1.5 kw
供
电容量
20 KVA
电源电压
380V AC
加工精度
It 6
旋压表面粗糙度
Ra 3.2
车削表面粗糙度
Ra 1.6
外形尺寸( 长×宽×高 )
2.5x1.5x1.6 m3
机床重量
2.5
