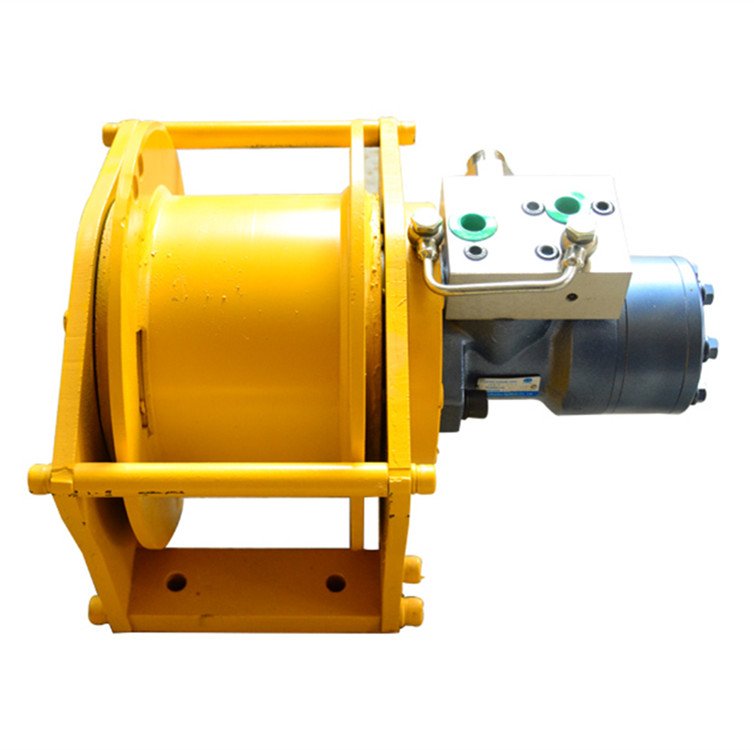

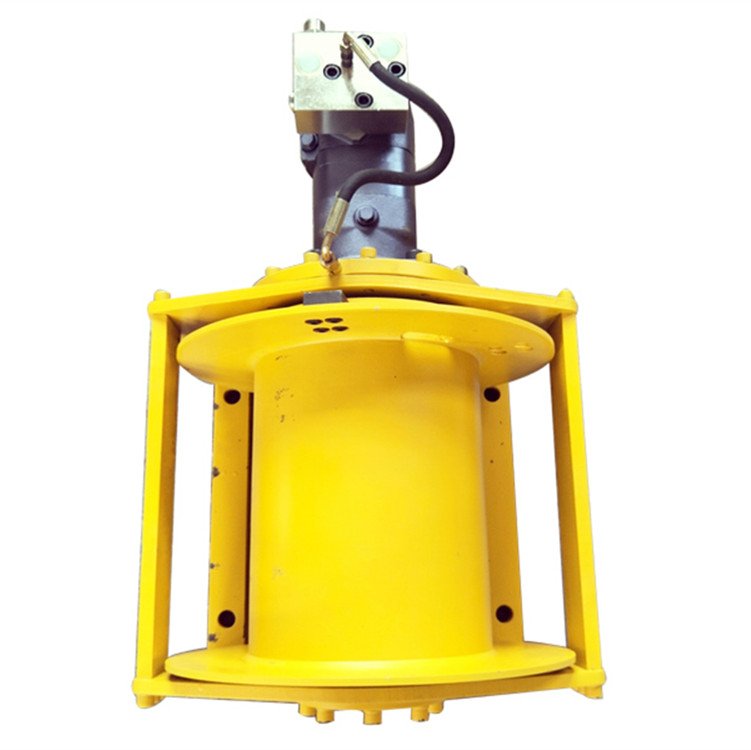

液压
绞车由摆线马达、行星
齿轮减速器、
制动器等组成。采用
螺纹连接钢结构机架，配置梭阀，
平衡阀等安全控制系统，其构紧凑、占用空间小，它适用于船舶、码头和汽车等各种起重和牵引设备中。
卷扬机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。
钢丝绳层数 n 1 2 3 4 提升压力 16 Mpa
拉力 Kgf 1100 1000 950 900 泵流量 50 L/min
绳速（流量45L/min）n） m/min 37 39 41 43 马达排量 160 cc/r
绳容量 m 15 32 49 68 传动比 1:5.8
A油口为提升油口 M18×1.5 控制油口P M10×1 建议钢丝绳直径 8 mm
B油口为下降油口
润滑油口D M10×1 重量（约） 55 kg
注意事项：
-卷筒顺时针方向旋转为提升（可按用户要求）。为了安全起见，卷筒上至少保持缠有5～6圈钢丝绳。
-绞车制动为多片盘式制动器，静态制动扭矩580N.m ， 回油背压应小于5bar 。
-绞车采用行星齿轮减速器，运转平稳，结构紧凑合理，内部润滑用油脂润滑 。
-请使用8.8级以上的
螺栓（M12以上）固定绞车。（提醒：目前设备不能用来载人） 。
