1.气候
补偿器产品材质：镀漆
铁皮柜，厚度1mm
产品尺寸：500mm*400mm*200mm
产品重量：10kg
安装方式：壁挂式安装，距离
配电柜≥1.5m
适用场合：直供
锅炉房采暖系统、间供式锅炉房采暖系统、锅炉房热交换站、小区热交换站、电厂余热蒸汽热交换站
工作环境：湿度≤40％，温度0~30℃，低粉尘，低电磁干扰，无振动
2.
气候补偿器产品IO信息
4个AD输入通道（4~20mA）：室外温度、供水温度、回水温度、阀门开度反馈
2个DA输出通道（4~20mA）：阀门开度给定、备用通道

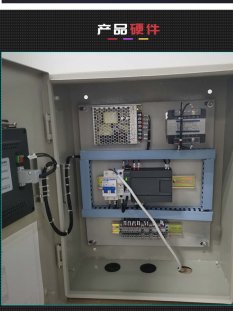

3.供电方式
控制柜需外接AC220V
电源；
控制柜内部可提供AC24V电源供
执行器驱动
电机；
控制柜内部可提供DC24V电源供
传感器正极供电以及触摸屏供电。
4.工作原理
传统的供热方式中，对供水温度的控制基本上为“看天烧炉”，气候补偿器通过对室外温度的连续实时采集，对安装在一次侧热源
管道的电动
调节阀进行调节，使二次网的供热温度随室外温度的变化而变化。此种控制方式使用户的室内温度既不过高而导致浪费，又能保证系统末端的水温高于低限值，避免了热力故障。
在冬季供暖期，当室外温度降低时，为了维持原有的室内温度，供暖水温应适当提高，此时气候补偿器将自动调节一次侧阀门，加大一次侧进入
换热器的热水供应量，使得二次侧供暖水温适当升高；
当室外温度上升时，同理，应适当降低供暖水温以免产生室内过热现象，此时系统将自动减少一次侧进入换热器的热水（蒸汽）供应量，以降低
换热机组的输出负荷。
5.控制功能
1.具有四条“室外温度-供水温度”补偿曲线；
2.具有四个时间段、四个日期段、周六日曲线号选择；
3.具有回水温度低限保护功能；
4.具有供水温度低限保护功能；
5.具有室外温度低限保护功能；
6.具有温度反馈修正功能；
7.具有历史数据查询功能；
8.具有超限报警功能；
9.具有数据远传接口，支持上位机远程访问；
10.具有手动设定开度功能；
11.支持操作权限保护。
