产品简介:
在一个具有甲烷爆炸混合物和煤粉的矿井中,它被用于交流50Hz、额定电压660V(380V)、电流120 A、80A的电力系统中,用于在远程控制的三相鼠笼感应电动机的地面上起动、停止、倒转或停止。同时,对电动机、电器进行过载、短路、断相和主电路漏电闭锁保护。
工作环境:
海拔高度不超过2000米,环境气压为80~10kPa。
运行环境温度为-5℃~40℃。
环境空气湿度不超过95%(25℃)。
在地下煤矿中,甲烷混合物和煤尘爆炸是危险的。
在没有明显的晃动和冲击振动的情况下;
垂直平面的安装倾角不应超过15度,但机械产品不应小于主机的*大工作倾角。
在不破坏绝缘气体和蒸汽的环境下;
污染等级:3级;
安装类别:Ⅲ类。
爆炸式:矿用隔爆型
结构组成:
隔爆外壳和交流真空
接触器、
隔离开关、控制按钮、控制
变压器、JDB保护器、
熔断器和
过电压保护器均由外壳构成。
起动机壳体为圆柱形,并具有凸起的底部和盖。壳体盖和壳体采用盖式止动结构。外壳上部有一个
接线盒作为电缆的输入和输出。壳体右侧的手柄和局部止动按钮配有可靠的机械联锁装置。该装置确保隔离开关闭合时盖子无法打开。只有当按下停止按钮时,主电路断开,隔离开关的手柄被拉到“子”位置,一个特殊的工具可以用来退出联锁杆并打开外壳。

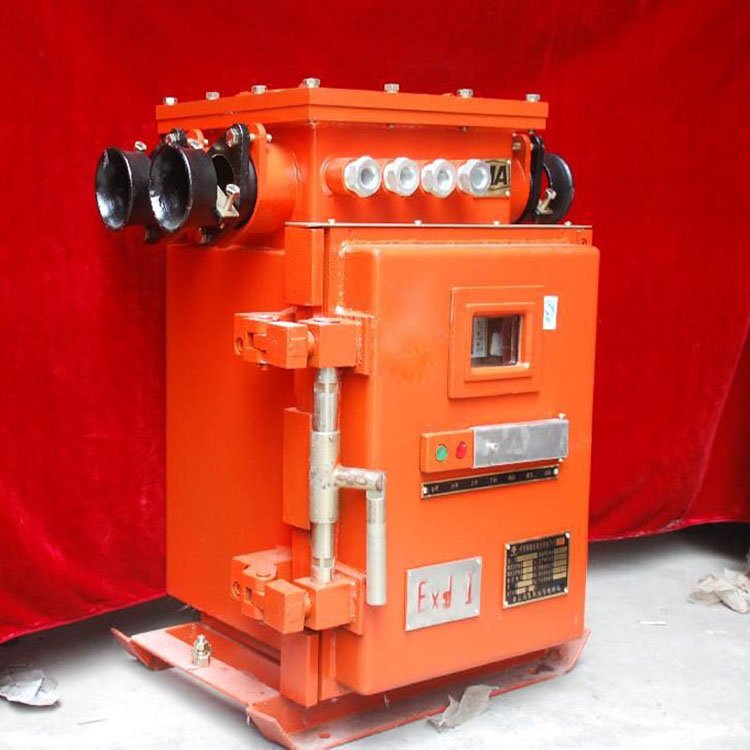

主室中的两个接触器之间没有可靠的电气联锁,以确保两个接触器不能同时被吸引。起动机在壳下设有挂车,也可牢固安装。起动器的形状如附图所示。
起动器还具有过载、短路、断相、失压、漏堵、过电压吸收等保护功能。
产品特点:
主电路采用真空接触器,无电弧,寿命长,可靠性高。
内部
继电器为插座式,结构简单,维护少。
