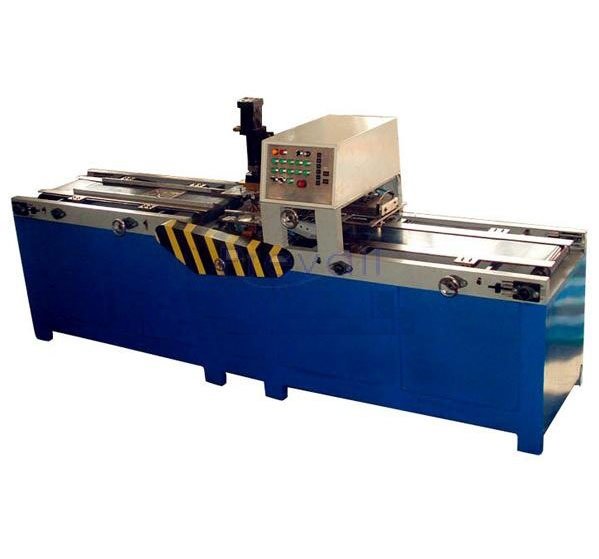

机器主要由机身,上、下电极臂,上、下焊轮机构,铜丝压扁机构,铜丝切断机构.铜丝储丝机构,焊接
夹具及行走小车,气路系统,内部冷却系统控制器构成.

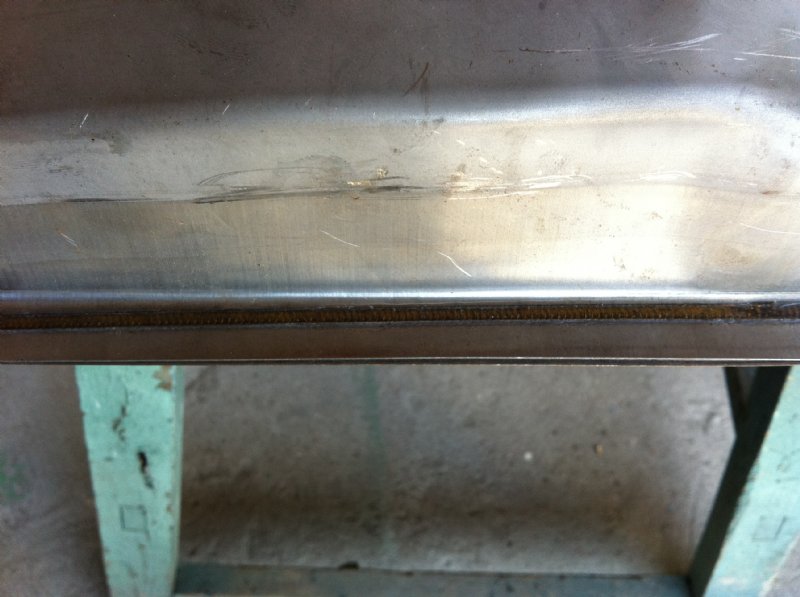

上、下电极臂上、下焊轮全部采用内部水冷却保证焊接系统的温度控制在一定范围内.使焊接电流保持稳定.使焊缝牢固,平整,美观。铜丝压扁机构设有偏心轮可在一定范围调节铜丝压扁的宽度从而控制焊缝的宽窄。铜丝切断机构使铜丝回收做到快捷，方便。铜丝储丝机构使铜丝始终处于张紧状态，保证了焊接速度的稳定性。根据焊接工件的大小改变调整焊接夹具上的定位杆就可焊接不同直径的工件，行走小车是用来带动工件焊接时行走的。因为焊接时铜丝不能承受太大的拉力。铜丝是用来传递焊接电流及带走锌层用的。内部水冷系统是采用三匹
冷水机进行冷却，保证焊接回路中的水温控制在25℃左右，使焊接电流恒定。焊接控制器采用恒流控制器，焊缝的前端和后端电流可调节。两端的焊缝下会产生开裂式或过烧现象
