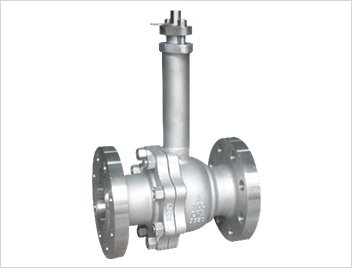

DQ41F低温
球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
产品型号
DQ41F-10C-100
DQ41F-10P-100P
DQ47F-10C-100
DQ47F-10P-100P
阀体
LCB
CF8
球体
304
304
阀杆
304
304
密封圈PTFE
PTFE
填料PTFE+O形圈
PTFE+O形圈
适用介质
水、油、蒸汽等
酸等腐蚀性介质
适用温度
-50-29℃
-196-29℃
蜗轮低温球阀
DQ后插入“3”表示，示例：DQ341F-16P
气动低温球阀
DQ后插入“6”表示，示例：DQ647F-16C
电动低温球阀
DQ后插入“9”表示，示例：DQ941F-25P
三、主要连接尺寸参数 1.6Mpa
产品型号 公称通径 DN PN1.6MPa WT
（kg）
L D D1 D2 b Z-Φd H W
DQ41F-16C
DQ41F-16P
DQ641F-16C
DQ641F-16P
DQ941F-16C
DQ941F-16P
15 130 95 65 45 14 4-Φ14 178 140 3
20 140 105 75 55 14 4-Φ14 184 160 4
25 150 115 85 65 14 4-Φ14 195 180 5
32 165 135 100 78 16 4-Φ18 280 250 9
40 180 145 110 85 16 4-Φ18 280 300 11
50 203 160 125 100 16 4-Φ18 300 350 15
65 222 180 145 120 18 4-Φ18 330 350 19
80 241 195 160 135 20 8-Φ18 360 400 27
100 305 215 180 155 20 8-Φ18 400 500 38
125 356 245 210 185 22 8-Φ18 430 600 58
150 394 280 240 210 24 8-Φ23 500 800 81
200 457 335 295 265 26 12-Φ23 680 800 95
250 533 405 355 320 30 12-Φ25 790 1300 140
四、主要连接尺寸参数 2.5Mpa
产品型号
公称通径
DN PN2.5MPa WT
（kg）
L D D1 D2 b Z-Φd H W
DQ41F-25
DQ41F-25P
DQ641F-25
DQ641F-25P
DQ941F-25
DQ941F-25P
15 140 95 65 45 16 4-Φ14 178 140 3
20 152 105 75 55 16 4-Φ14 184 160 4
25 165 115 85 65 16 4-Φ14 195 180 6
32 178 135 100 78 18 4-Φ18 280 250 10
40 190 145 110 85 18 4-Φ18 280 300 14
50 216 160 125 100 20 4-Φ18 300 350 20
65 241 180 145 120 22 8-Φ18 330 350 25
80 283 195 160 135 22 8-Φ18 360 400 30
100 305 230 190 160 24 8-Φ23 400 500 40
125 381 270 220 188 28 8-Φ25 430 600 65
150 403 300 250 218 30 8-Φ25 500 800 85
200 502 360 310 278 34 12-Φ25 680 800 100
250 568 425 370 332 36 12-Φ30 790 1300 165
