有: 2芯、3芯、4芯、5芯、8芯、12芯,可供选择
线端(成型式、组装式)插头可定制线材规格
板端(面板式)插座有焊接型、PCB插针型可选
工业防护等级IP67、IP68、 IP69K
有A型、B型、D型、X-型防呆键位可供选择
额定电压有: 250V/60V/30V, 额定电流有: 12A, 4A, 2A, 1.5A不等
产品有对插后防振松、面板安装后防转动设计

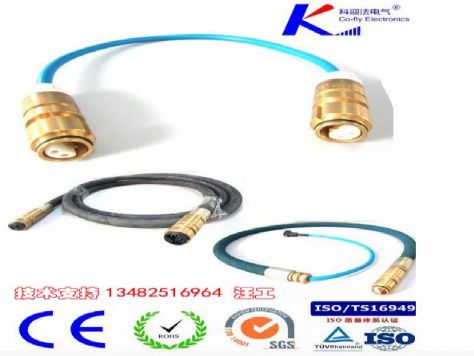

钢丝编织橡胶护套连接器产品特点
适用于机械损伤和机械冲击都较强的煤矿井下。
该连接器具有较好的伸缩性能、较小的弯曲半径和较高的抗剪切强度，插头可做350°旋转， 便于安装
钢丝编织橡胶护套连接器电缆长度的确定
电缆的长度应按敷设电缆巷道的实际长度，再加适当的伸缩量作为实际选用长度。
(1)固定敷设的橡套
软电缆的实际选用长度，应比敷设电缆巷道的实际设计长度增加10％。
(2)移动设备用的
橡套电缆，按使用远点的长度，在增加3 ~ 5m的活动长度。
(3)固定敷设的
铠装电缆的实际选用长度,应比敷设电缆巷道的设计长度增加5％。
(4)当电缆中间有
接头时,应在
接线盒的两端各增加不少于3M长度。
(5)在确定电缆长度时，应尽可能的以*远供电点计算。
钢丝编织橡胶护套连接器电缆芯数的确定
(1)动力干线电缆，一 般选用4芯电缆，三根主芯线，一 根接地芯线。
(2)向采掘机械供电的电缆，要根据具体生产机械的控制方式、信号系统的要求相应地增加控制芯线数。
(3)*通讯电缆的芯线，要按照通讯、信号及控制系统的实际要求数选取，同时要留有-定数量的备用线数。
(4)电缆接地芯线除用作监测接地回路外，不得兼作它用。
钢丝编织橡胶护套连接器信息
有: 2芯、3芯、4芯、5芯、8芯、12芯,可供选择
线端(成型式、组装式)插头可定制线材规格
板端(面板式)插座有焊接型、PCB插针型可选
工业防护等级IP67、IP68、 IP69K
有A型、B型、D型、X-型防呆键位可供选择
额定电压有: 250V/60V/30V, 额定电流有: 12A, 4A, 2A, 1.5A不等
产品有对插后防振松、面板安装后防转动设计
钢丝编织橡胶护套连接器产品特点
适用于机械损伤和机械冲击都较强的煤矿井下。
该连接器具有较好的伸缩性能、较小的弯曲半径和较高的抗剪切强度，插头可做350°旋转， 便于安装
钢丝编织橡胶护套连接器电缆长度的确定
电缆的长度应按敷设电缆巷道的实际长度，再加适当的伸缩量作为实际选用长度。
(1)固定敷设的
橡套软电缆的实际选用长度，应比敷设电缆巷道的实际设计长度增加10％。
(2)移动设备用的橡套电缆，按使用远点的长度，在增加3 ~ 5m的活动长度。
(3)固定敷设的铠装电缆的实际选用长度,应比敷设电缆巷道的设计长度增加5％。
(4)当电缆中间有接头时,应在接线盒的两端各增加不少于3M长度。
(5)在确定电缆长度时，应尽可能的以*远供电点计算。
钢丝编织橡胶护套连接器电缆芯数的确定
(1)动力干线电缆，一 般选用4芯电缆，三根主芯线，一 根接地芯线。
(2)向采掘机械供电的电缆，要根据具体生产机械的控制方式、信号系统的要求相应地增加控制芯线数。
(3)*通讯电缆的芯线，要按照通讯、信号及控制系统的实际要求数选取，同时要留有-定数量的备用线数。
(4)电缆接地芯线除用作监测接地回路外，不得兼作它用。
6.电缆截面的选择
电缆截面(指主芯线截面)的选择，应满足下列要求:
(1)电缆的正常工作负荷电流应等于或小于电缆允许持续电流。
(2)为保证供电距离*远、容量“大的电动机在重载下起动，要求
电机起动时的端电压不得低于额定电压的75％。
(3)正常运行时，要求远处端电压下降值不能超过额定电压的7％ ~ 10％。
(4)当电缆通过*小两相短路电流时，必须满足过电流保护装置*小灵敏度的要求。
(5)电缆的机械强度要满足生产设备的要求。
钢丝编织橡胶护套连接器技术参数:
适用于连接煤矿中矿井液压支架电液控制系统本安电路,作普通信号传输。
1、额定电压: 36V及以下
2、连接器的长期允许工作温度: -20°C~+50°C。
3、连接器允许敷设与安装的温度:应不低于-10°C。
4、连接器曲半径:
胶管外径的10倍。
钢丝编织橡胶护套连接器适用范围:
允许使用于空气中有爆炸危险的气体及电尘埃的煤矿钟，可用于机械冲击较高的平巷和斜巷。注:长度可根据客户需要而定。
LCYVB矿用4芯信号M12连接器设计标准为IEC 61076-2-101,其主要为工厂自动化
传感器与
执行器所开发设计，广泛应用于传感器、机械
手电机马达、包装与传送系统、户外LED模块、安全光栅光幕、轨道交通、现场总线端口、船舶雷达与导航系统,机新能源信号控制等
应用领域。我司M12连接器产品设计考虑了各种严苛的使用环境，涵盖各种气候与场合的应用要求,如:耐高低温、抗水解、耐油、耐腐
蚀、抗紫外线、耐弯曲、耐磨、耐插拔等性能要求。
