40CrNiMo
合金钢供应批发零售
有高的强度、韧度和良好的淬透性和抗过热的稳定性，但白点敏感性高，有回火脆性。焊接性较差，焊前需经高温预热，焊后需消除应力，经调质后使用。
中文名
40CrNiMoA
用 途
轴类、
齿轮、
紧固件等
优 点
淬透性和抗过热的稳定性
原 料
炭硅锰等
一般制作强度高、塑性好的重要零部件，氮化处理后制作特殊性能要求的重要零件， 如轴类、齿轮、紧固件等，标准 GB/T 3077-1988 化学成份；碳 C ：0.37～0.44 硅 Si：0.17～0.37 锰 Mn：0.50～0.80
硫 S ：允许残余含量≤0.025 磷 P ：允许残余含量≤0.025 铬 Cr：0.60～0.90 镍 Ni：1.25～1.65
铜 Cu：允许残余含量≤0.025 钼 Mo：0.15～0.25
力学性能；
抗拉强度σb (MPa)：933～1011
条件屈服强度σ0.2 (MPa)：832～899
伸长率 δ5 (％)：19～20
断面收缩率ψ(％)：53～64
冲击功Akv (J)：117
冲击韧性值αku (J/cm2)：144～172
硬度：274～303HB

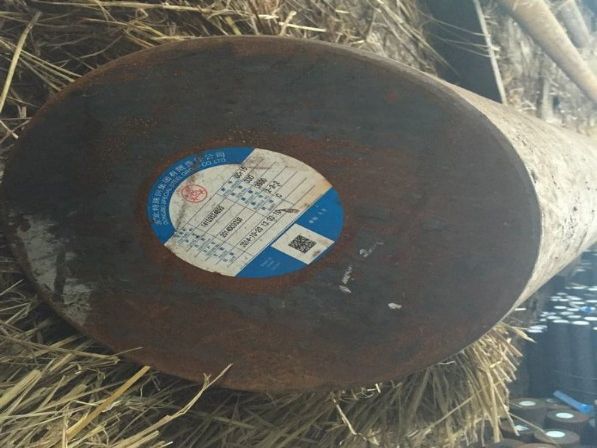

40CrNiMo合金钢供应批发零售东北特钢/本钢/淮钢
