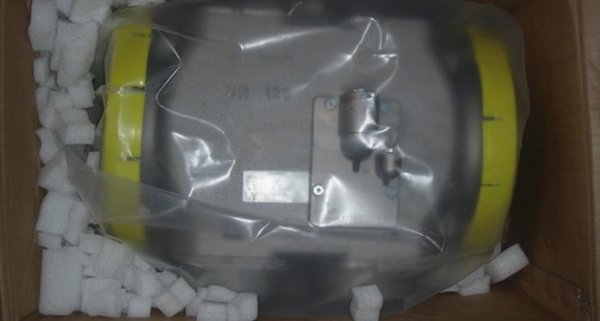

VGD40.065、VGD40.125
电磁阀燃气阀门VGD20.../VGD40.../VGG.../VGF.../VGH.
SKP...系列电动液压
执行器可以与下列燃气阀任意组合来满足不同的控制需求
产品系列型号口径材质工作压力流量测试接口点火接口
（Δ 10mbar 空气）
VGD40.065、VGD40.125电磁阀
VGG... VGG10.204P 3/4″ 压铸铝1200mbar 28 4 /
单阀，
螺纹连接VGG10.254P 1″ 压铸铝1200mbar 42 4 /
VGG10.404P 11/2″ 压铸铝600mbar 105 4 /
VGG10.504P 2″ 压铸铝600mbar 155 4 /
VGG10.804P 3″ 铸铁600mbar 270 2 2
VGF... VGF10.654P DN65 铸铁600mbar 240 2 2
单阀，
法兰连接VGF10.804P DN80 铸铁600mbar 270 2 2
VGH… VGH10.18050 DN80 铸铁600mbar 410 2 1
单阀，大流量，
法兰连接VGH10.19050 DN100 铸铁400mbar 620 2 1
VGH10.19150 DN125 铸铁300mbar 870 2 1
VGD20... VGD20.403 DN40（配AGA41） 压铸铝600mbar 85 4 1
组合阀，螺纹连接VGD20..503 DN50（配AGA51） 压铸铝600mbar 100 4 1

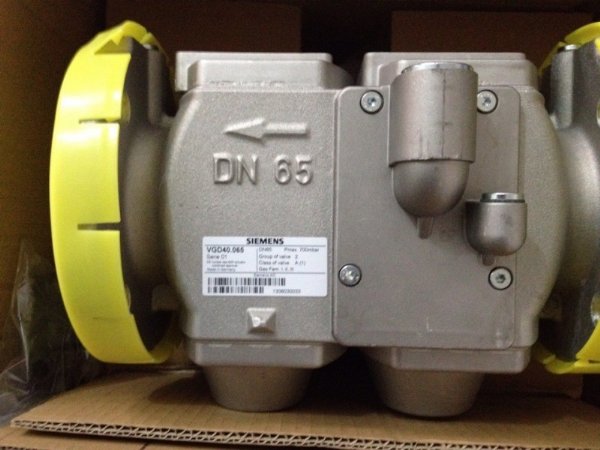

VGD40... VGD40.065 DN65 铸铝700mbar 160 8 1
组合阀，法兰连接VGD40.080 DN80 铸铝700mbar 250 8 1
VGD40.100 DN100 铸铝700mbar 400 8 1

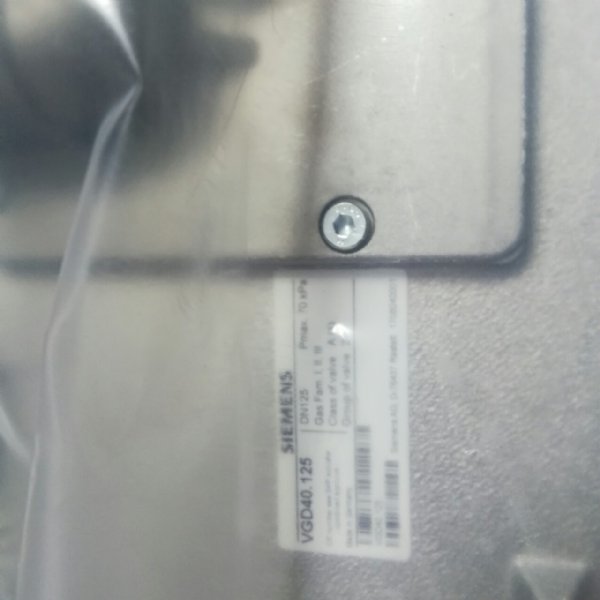

VGD40.125 DN125 铸铝700mbar 630 8 1
VGD40.150 DN150 铸铝700mbar 800 8 1
VRF.../VRH...燃气阀门（产品资料No.7633）
与SKP...执行机构配接用于具有轻微腐蚀性气体（生物气，废气，回收气等，具体选配参阅附录阀门材质表）
的燃烧控制
型号DN 工作压力流量测试接口点火接口
(mm) mbar （Δ 1mbar 空气） Rp1/4 G3/4
VRF10.404 40 600 29.6 4 /
VRF10.504 50 600 48.8 4 /
VRF10.654 65 600 72.3 2 2
VRF10.804 80 600 85.4 2 2
大流量燃气阀
VRH10.805 80 300 122.2 4 1
VRH10.905 100 300 197.3 4 1
VRH10.915 125 300 281 4
