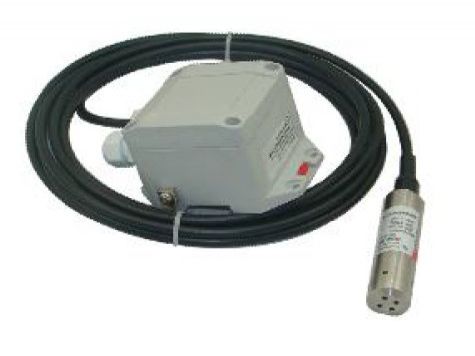

产品特点
·投入液体中的部分为全密封不锈
钢结构，
传感器与放大电路均在
不锈钢全密封壳体内，防护等级为 IP68；
·*的
接线盒为
防水接线盒，安装于方便接线的地方，防护等级为 IP65；
·顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；
·LTSM436W 型量程可低至 0.5mH2O，可抵抗较强的压力冲击；
·LTSM426W 产品已取得 CE 认证；
·LTSM426W 船用型产品符合 CCS《钢质海船入级规范》（2006）的要求，获得船用产品型式认可证书；
·防爆型产品符合 GB3836.1 和 GB3836.4 标准的 ExiaⅡCT6Ga 要求，取得了防爆合格证。
该产品由高性能
压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过*信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出
变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
负载特性
（以 LTSM426W 型为例）
二线制
4mA～20mA DC 输出
15V～28V DC 供电
RL＜（Un-15）/0.02（Ω）
LTSM426W 型投入式
液位变送器性能指标
量程
LTSM426W 型 1 2 5 10 20 50 100 200m H2O
LTSM436W 型 0.5 2m H2O
过压
1.5 倍满量程压力 （MPM436W 型：10 倍满量程压力）
精度
LTSM426W 型 ±0.25％FS（典型值）
±0.5％FS（zui大值）
LTSM436W 型 ±0.5％FS（zui小值）
±1.0％FS（zui大值）
稳定性误差
LTSM426W 型
±0.1％FS（典型值）
±0.2％FS（zui大值） 量程＞10mH2O
±10mmH2O（典型值）
±20mmH2O（zui大值） 量程≤10mH2O
LTSM436W 型 ±5mmH2O（典型值）
温度误差
LTSM426W 型
零点误差，±％FS/℃
灵敏度误差，±％FS/℃
量程＞10mH2O
0.005（典型值） 0.01（zui大值）
0.02（zui大值）
量程≤10mH2O
0.01（典型值） 0.02（zui大值）
0.02（zui大值）
量程≤5mH2O
0.015（典型值） 0.03（zui大值）
0.02（zui大值）
量程≤2mH2O
0.025（典型值） 0.05（zui大值）
0.02（zui大值）
LTSM436W 型 ≤±0.15％FS/10℃
传输方式①
二线 三线 三线
供电
电源②
15V～28V DC（本安型经安全栅供电）
输出信号
4mA～20mA DC 0mA～10/20mA DC 0/1V～5/10V DC
负载电阻（Ω） ＜（U-15）/0.02 ＜（U-15）/0.02 ＞5k
与介质接
触 材 料
壳 体：不锈钢 1Cr18Ni9Ti
密封件：
氟橡胶橡胶护套：
丁腈橡胶电 缆：Φ7.2mm
聚乙烯（或聚氨脂）
膜 片：不锈钢 316L（MPM426W 型）；96％
氧化铝陶瓷（MPM436W 型）
工作温度
LTSM426W 型 -10℃～70℃
-10℃～60℃（本案型）
LTSM436W 型 -10℃～70℃
-10℃～60℃（本案型）
贮存温度
-20℃～85℃
防护等级
IP68 （传感器部分）；IP65 （接线盒部分）
防爆等级
ExiaⅡCT6 Ga
1LTSM436W 型仅提供两线制（4mA～20mA DC）和三线制（0V～5V DC）输出形式的变送器，供电 12V～30V DC，两线制负载＜（U-12）/0.02-Rwire（Ω），式中 U 为供电电压，Rwire 为导线电阻；三线制负载＞5kΩ。○2 二线制带 LCD 或 LED 表头的变送器，其供电电源应不小于 20VDC。在开口的容器中测量静止流体液位时，把液位变送器垂直投入到容器的底部，在容器的开口处将连接变送器的
电缆线和接线盒固定。在流动的水中测量水位时，在水中插入一根Φ45mm 左右的
钢管，在管子位于水流方向的反向不同高度开若干个Φ5mm 左右的小孔，使水进入管中，在管的出口处将电缆线和接线盒固定。
固定
法兰LTSM426W
[0～3MH2O]5 E 22 YciC1
选型提示
1、被测介质应与接触产品部分的材料相兼容，同时应注明被测介质在测量状态时的密度（水除外）。
2、电缆线材质有两种，
聚氨酯较为柔软，耐磨性好，可选择使用。在没有特殊注明要求的情况下，按聚乙烯电缆材料供货。
3、产品安装在多雷雨地区时，建议用户加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。
4、若订购的LTSM436W 产品，其满量程折算＜0.5mH2O 时，本公司提供 1.0 级精度的产品；
5、特殊要求，敬请与本公司商洽，并在订单中注明。
