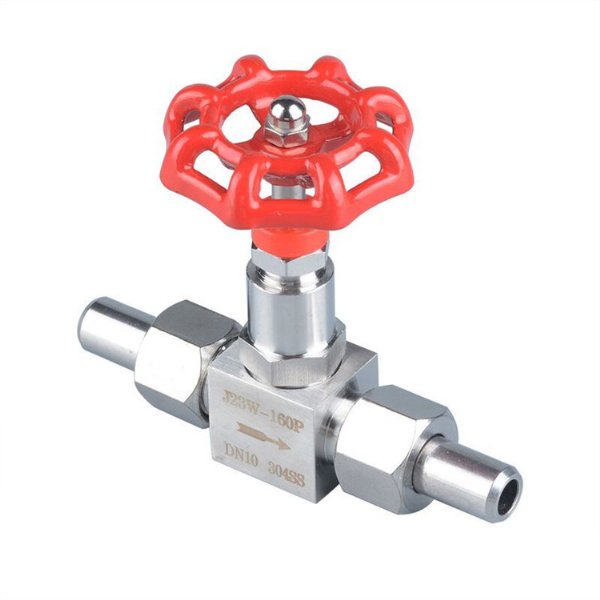

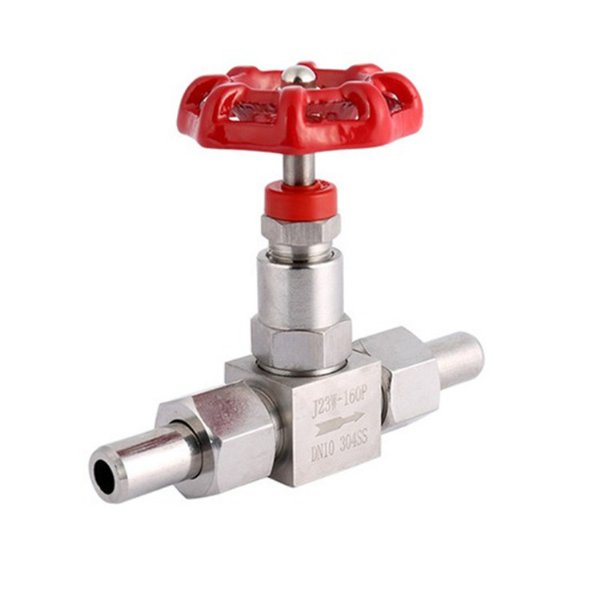

不锈钢外螺纹焊接
针型阀J23W-160P特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹对
焊接管式
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+200℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
序号
零件名称
材质
1
焊接接管
20# A105 SS304 SS304L SS316 SS316L
2
平
垫圈PTFE RTFE铜
3
连接
螺母20# A105 SS304 SS304L SS316 SS316L
4
阀体
20# A105 SS304 SS304L SS316 SS316L
5
填料垫
PTFE 柔性石墨、金属
盘根6
填料
PTFE 柔性石墨
7
填料压盖
20# A105 SS304 SS304L SS316 SS316L
8
锁紧螺母20# A105 SS304 SS304L SS316 SS316L
9
阀杆
20# A105 SS304 SS304L SS316 SS316L
10
手柄
20# A105 SS304 SS304L SS316 SS316L
11
内六角
螺钉20# A105 SS304 SS304L SS316 SS316L
