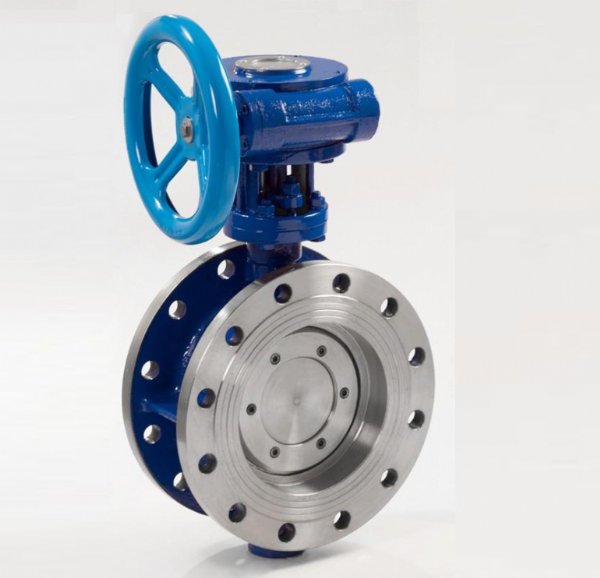

一、三偏心
蝶阀1、结构特点
三
偏心蝶阀结构简单，主要由阀体、蝶板、阀杆等少数几个零件组成，材料耗用省；体积小、重量轻、安装尺寸小，驱动力矩小，操作简便、迅速，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
2.三偏心
硬密封蝶阀技术参数：
尺寸：NPS2~120 DN50~3000mm
压力等级： CL150~CL600 PN6~PN63
设计标准: API 609 GB/T 12238
材质：铸铁，球铁、碳钢、
不锈钢或客户*材质
驱动方式：手柄、涡轮、电动、气动等
3.结构
三偏心蝶阀阀座密封副采用三偏心结构，在双偏心的基础上增加了第三个偏心，即阀座锥角中心线与管路中心线的夹角，这样，使得阀座与
密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损。

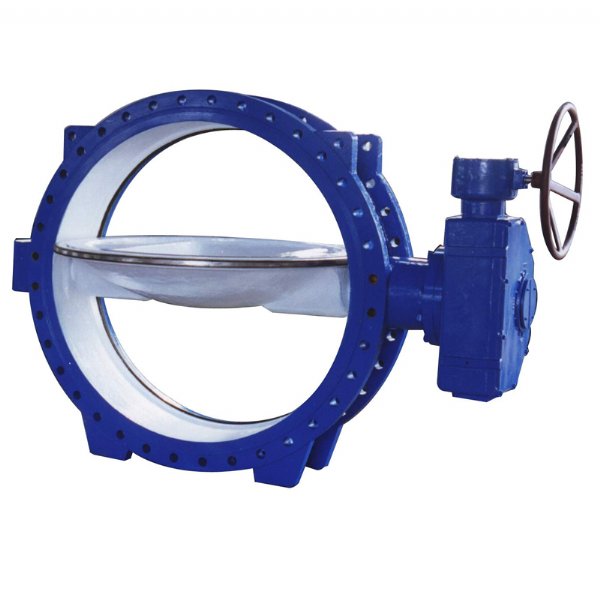

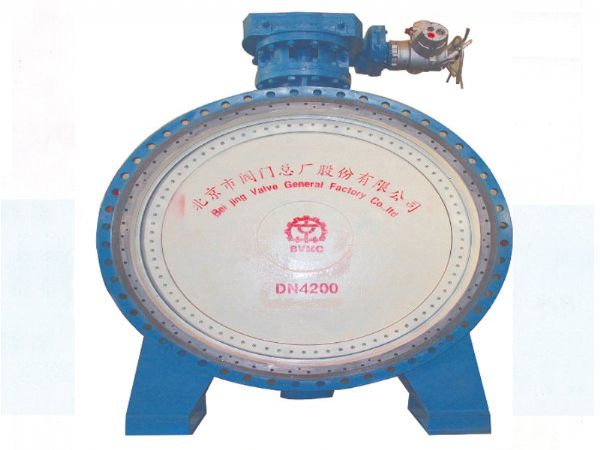

二、双偏心蝶阀
1、结构特点
双偏心软密封结构，在温度低于80℃具有良好的密封性能，与同规格
闸阀或
截止阀相比，体积小，重量轻，启闭灵活，使用寿命长，广泛适用于冶金、轻工、电力、石油化工、煤气水道等领域，使用安全可靠，该阀门是现代化企业*理想的选择。
2.双偏心硬密封蝶阀技术参数：
尺寸：NPS2~160 DN50~4000mm
压力等级： CL150~CL600 PN6~PN63
设计标准: API 609 GB/T 12238
材质：球铁、碳钢、不锈钢或客户*材质
驱动方式：手柄、涡轮、电动、气动、液动等
3.双偏心蝶阀密封原理
结构特征：蝶板回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸A偏置，并与阀体中心线形成一个B偏置。
密封原理：由于在单偏心密封蝶阀的基础上，将蝶板回转线与阀体通道轴线再偏置一个尺寸B，其偏置后的结果由图2的A-A剖视图可见，当双偏心密封蝶阀处于完全开启状态时，其蝶板密封面会完全脱离阀座密封面，并形成更大的的间隙Y，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板与密封面转动轨迹的切线会形成一个θ角（图3），在阀门启闭时，蝶板密封面相对阀座密封面有一个渐出脱离和渐入挤压的作用，从而降低了蝶板启闭时蝶阀密封副两密封之间的机械磨损和擦伤。该阀门从0°~90°开启时，蝶板的密封面会比单偏心密封蝶阀更快的脱离阀座密封面。当蝶板从0°转至8°~12°时，蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座密封面之间相对机械磨损、挤压转角行程更短，机械磨损、挤压降低，蝶阀的密封性能及寿命达达提高。
三、

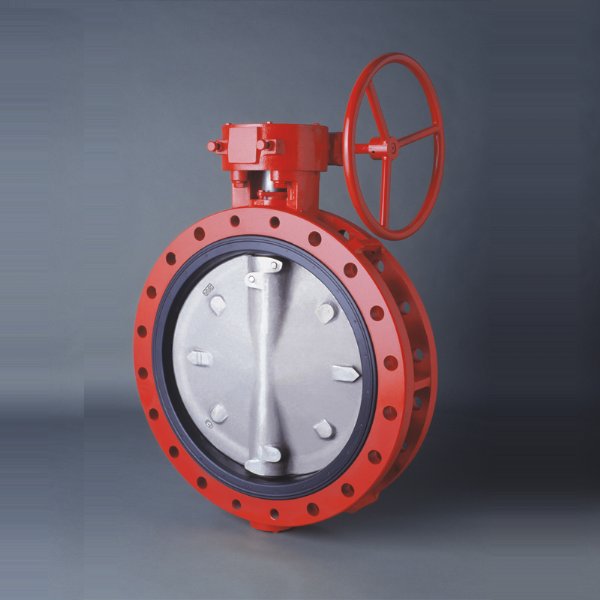

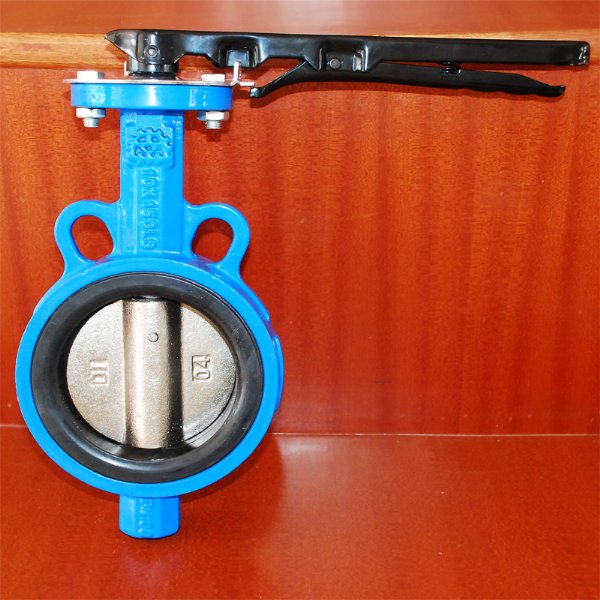

中线蝶阀1.中线蝶阀技术参数：
尺寸：NPS2~48 DN50~1200mm
压力等级： CL150~CL250 PN6~PN16
设计标准: API 609 GB/T 12238
材质：铸铁，球铁碳钢、或客户*材质
驱动方式：手柄、涡轮、电动、气动、气液联动阀、电液联动等
2.用途
2.1主要开启或关闭
管道和设备的介质用，作调节、截流和止回使用。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2
不锈钢阀门适用于腐蚀性介质。
2.2.3
铸铁阀门适用于水、气体介质。
2.3适用温度取决于阀座的材质。
PTFE（
聚四氟乙烯）≤150℃
橡胶≤80℃
丁睛橡胶 NBR≤100℃
3.结构
3.1易损件
填料采用聚四氟乙烯或柔性石墨，密封可靠。
4.操作
4.1手动操作阀门采用手柄或
齿轮传动装置驱动，使蝶板旋转90°开启或关闭阀门。
4.2对于手动（包括驱动装置的手轮）或
扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。
4.3电动、
气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。
