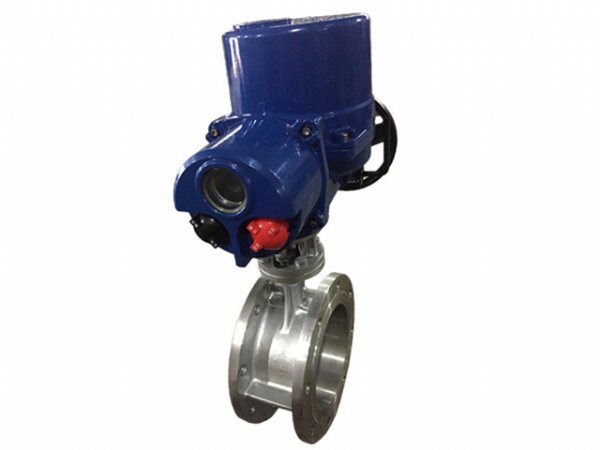

本阀采用精密的J形弹性
密封圈和三偏心多层次金属硬密封结构，密封可靠。广泛用于介质温度≤425℃的治金、电力、石油化工及建筑等流体
管道上，作调节流量和切断控制使用。该阀采用三偏心结构，阀座与蝶板密封面具有良好的耐腐蚀性，使用寿命长，产品符合国家GB/T13927-92阀门压力试验标准。
技术参数：
零件名称 材 料 公称通径DN（mm) 50～2000
阀 体 铸铁、铸钢、
不锈钢、铬钼钢、
合金钢 公称压力PN（Mpa)
0.6
1.0
1.6
2.5
蝶 板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封试验(Mpa)
0.66
1.1
1.76
2.75
密封圈 不锈钢、聚内脂、抗磨材料 强度试验(Mpa) 0.9 1.5 2.4 3.75
阀 杆 2Cr13、1Cr13不锈钢、铬钼钢 适用温度 碳钢：-29℃～425℃，不锈钢：-40℃～425℃
填 料 柔性石墨 适用介质 水、空气、天然气、油品及弱腐蚀性等流体介质
泄 漏 率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
主要外形及连接尺寸（单位：mm）：
(DN) 主要尺寸
法兰尺寸和
螺栓规格
1.0MPa 1.6MPa 2.5MPa
L短/长 H H1 L1 L2 n-Фd L1 L2 n-Фd L1 L2 n-Фd
50 108/150 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112/170 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114/180 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127/190 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140/200 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140/210 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152/230 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165/250 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178/270 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190/290 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216/310 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222/330 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229/350 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267/390 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292/430 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318/470 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330/510 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410/550 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470/630 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530/710 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600/790 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670/870 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760/950 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
注：表中H尺寸均可根据用户需要加长（长杆
蝶阀），如需特殊材料定货时请提出。
