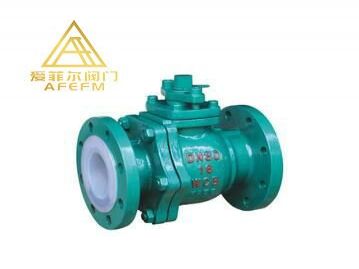

一、衬里
球阀结构特点
1、流体阻力小，全开时球体通道、阀体通道和连接
管道的截面相等，并且成直线相通，介质流过球阀相当于流过一段直通的管子，在各类阀门中球阀的液体阻力*小。
2、启闭迅速，启闭时只需把球体转动90°，方便而迅速。
3、结构较简单，体积小、重量较轻，特别是它的高度远小于
闸阀和
截止阀。
4、密封性能优良可靠，零泄漏，使用寿命长。
5、两段式、三段式结构可适用各种不同要求的管路系统和工况条件，其中三段式球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
6、可根据用户需求配置气动、电动装置、满足遥控和程控的要求。
7、更换零件衬里材质可适用于各种介质。
球阀基本系列为Q41F46型，可分为对分(二片)式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性；
4.结构紧凑合理，阀体内腔空间*小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE
填料组合，使阀门达到零泄漏；
5.两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
二 、衬里球阀设计规范
遵循GB 12237/API 608 /API 6D 标准。
三、衬里球阀的基本型号
手动 Q41F3 蜗轮 Q341F3
Q41F46 Q341F46
气动 Q641F3 电动 Q941F3
Q641F46 Q941F46
四、衬里球阀技术规范
设计标准 GB12237
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 JB/T9092-99
驱动方式 手动、电动、气动、蜗轮
五、衬里球阀主要零部件材料表
序号 零件名称
灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P8 R8 R3 R3
1 阀体／阀盖 A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
2 球体/阀杆 A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
3 衬里／阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4 填料/压盖 PTFE(F4) A351-CF3 A351-CF3
5 填料 A216-WCB A351-CF8 A351-CF8
6 支架 A193-B7 A194-8 A193-B8M
7 紧固
螺栓 A193-B7 A193-B8M A194-8
8
螺母 A194-2H A194-8 A194-8
9 操作手柄 A216-WCB A216-WCB A216-WCB
六、衬里球阀主要外型和连接尺寸
公称通径 标准值 参考值
DN(mm) NPS
(inch) L D D1 D2 f b Z-Φd W Do(蜗轮) H WT(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160 110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200 120 7
50 2 200 160 125 100 3 20 4-Φ14 250 135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300 145 15
80 3 250 195 160 135 3 22 4-Φ14 350 185 19
100 4 280 215 180 155 3 22 8-Φ18 400 95 33
125 5 320 245 210 185 3 24 8-Φ18 500 210 58
150 6 360 280 240 210 3 24 8-Φ23 200 450 93
200 8 457 335 295 265 3 26 8-Φ23 240 490 155
250 10 533 390 350 320 3 28 12-Φ23 240 550 210
PN1.6MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 100 4.5
32 21/4 165 135 100 78 2 18 4-Φ18 160 110 5.7
40 11/2 180 145 110 85 3 18 4-Φ18 200 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 135 9.5
65 11/2 220 180 145 120 3 20 4-Φ18 300 145 15
80 3 250 195 160 135 3 22 8-Φ18 350 185 19
100 4 280 215 180 155 3 24 8-Φ18 400 195 33
125 5 320 245 210 185 3 26 8-Φ18 500 210 58
150 6 360 280 240 210 3 28 8-Φ23 200 450 93
200 8 457 335 295 265 3 30 12-Φ23 240 490 155
PN2.5MPa
15 1/2 140 95 65 45 2 16 4-Φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 100 4.5
32 11/4 165 135 100 78 2 18 4-Φ18 160 110 5.7
40 11/2 180 145 110 85 3 18 4-Φ18 200 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 135 9.5
65 21/2 220 180 145 120 3 22 8-Φ18 300 145 15
80 3 250 195 160 135 3 22 8-Φ18 300 185 19
100 4 280 230 190 160 3 24 8-Φ23 200 195 33
125 5 320 270 220 188 3 28 8-Φ25 200 210 58
150 6 360 300 250 218 3 30 8-Φ25 200 450 93
