闸阀又称
闸板阀或
闸门阀，应用*广泛的一种阀门。它是通过闸板的升降来
控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

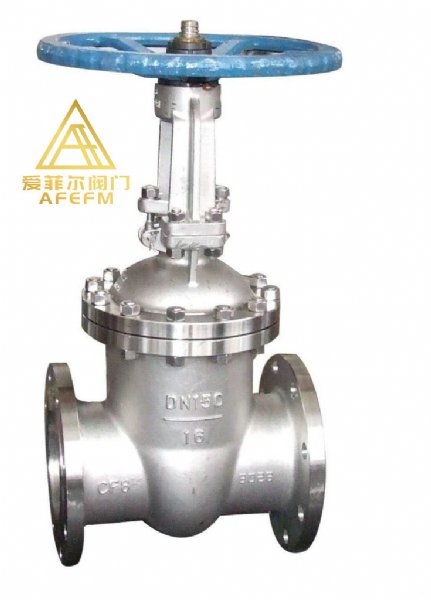

不锈钢闸阀主要用于对环境要求比较高的地方，具有较卫生、耐腐蚀等优点。
不锈钢闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
不锈钢闸阀主要技术参数：
型号 公称压力(Mpa)
试验压力
工作温度(℃)
适用介质
强度 密封(水)
空气(Mpa) 低压密封
空气(Mpa)
Z41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
硝酸类
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
醋酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
硝酸类
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
醋酸类
◆不锈钢闸阀主要外形尺寸和连接尺寸（mm）：
型 号 公称压力(Mpa) 公称通径
DN(mm) 尺 寸 (mm) 重 量
(kg)
L D D1 D2 b Z-фd H H1 D0
Z41W-16P
Z41W-16R
1.6 15 130 95 65 45 14 4-ф14 175 195 200 4
20 150 105 75 55 14 4-ф14 180 205 200 5
25 160 115 85 65 14 4-ф14 210 240 220 6
32 180 135 100 78 16 4-ф18 210 240 220 7
40 240 145 110 85 16 4-ф18 350 425 240 18
50 250 160 125 100 16 4-ф18 358 430 240 29
65 265 180 145 120 18 4-ф18 373 452 240 33
80 280 195 160 135 20 8-ф18 435 530 280 46
100 300 215 180 155 20 8-ф18 500 620 320 63
125 325 245 210 185 24 8-ф18 614 756 360 108
150 350 280 240 210 24 8-ф23 674 845 360 134
200 400 335 295 265 26 12-ф23 818 1041 400 192
250 450 405 355 320 30 12-ф25 969 1244 450 273
300 500 460 410 375 30 12-ф25 1145 1474 560 379
350 550 520 470 435 34 16-ф25 1280 1663 640 590
400 600 580 525 485 36 16-ф30 1450 1885 720 849
500 700 705 650 608 44 20-ф34 1676 2181 720 958
Z41H-25P
Z41H-25R 2.5 15 130 95 65 45 16 4-ф14 175 195 200 4
20 150 105 75 55 16 4-ф14 180 205 200 5
25 160 115 85 65 16 4-ф14 210 240 220 6
32 180 135 100 78 18 4-ф18 210 240 220 7
40 240 145 110 85 18 4-ф18 350 425 240 18
50 250 160 125 100 20 4-ф18 358 430 240 28
65 265 180 145 120 20 8-ф18 373 452 240 33
80 280 195 160 135 22 8-ф18 435 530 280 46
100 300 230 190 160 24 8-ф23 501 620 320 64
125 325 270 220 188 28 8-ф25 614 756 360 105
150 350 300 250 218 30 8-ф25 674 845 360 134
200 400 360 310 278 34 12-ф25 818 1041 400 213
250 450 425 370 332 36 12-ф30 969 1244 450 290
300 500 480 430 390 40 16-ф30 1145 1474 560 399
350 550 550 490 448 44 16-ф34 1280 1663 640 631
400 600 610 550 505 48 16-ф34 1450 1885 720 900
型号 公称通径
DN(mm) 尺 寸 (mm)
L D D1 D2 D6 b-f z-фd H
Z41W-40P(R) 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 190
25 160 115 85 65 58 16-2 4-14 205
32 180 135 100 78 66 18-2 4-18 270
40 200 145 110 85 76 18-3 4-18 310
50 250 160 125 100 88 20-3 4-18 370
65 280 180 145 120 110 22-3 8-18 391
80 310 195 160 135 121 22-3 8-18 455
100 350 230 190 160 150 24-3 8-23 551
125 400 270 220 188 176 28-3 8-25 628
150 450 300 250 218 204 30-3 8-25 708
200 550 375 320 282 260 38-3 12-25 885
250 650 445 385 345 313 42-3 12-30 960
Z41W-64P
Z41W-64R 15 170 105 75 55 41 18-2 4-14 140
20 190 125 90 68 51 20-2 4-18 195
25 210 135 100 78 58 22-2 4-18 210
32 230 150 110 82 66 24-2 4-23 280
40 240 165 125 95 76 24-3 4-23 328
50 250 175 135 105 88 26-3 4-23 390
65 280 200 160 130 110 28-3 8-23 410
80 310 210 170 140 121 30-3 8-23 485
100 350 250 200 168 150 32-3 8-25 590
125 400 295 240 202 176 36-3 8-30 6888
150 450 340 280 240 204 38-3 8-34 768
200 550 405 345 300 260 44-3 12-34 973
250 650 470 400 352 313 48-3 12-41 1051
