永丰粮机闭风器厂家直销

  • 价格:280-1800元/台
  • 产地:河南省漯河市
  • 品牌:永丰
  • 型号:TGFY系列
  • 规格:340*320*330
  • 联系:吴海涛 15839523753 15839523753
              联系我时请告知是在建材采购网看到的
  • 公司:郾城区永丰粮机厂
  • 产品介绍
    1、我公司生产的TGFY、TGFZ系列关风器适用于气力输送及除尘系统,起接料、排料与闭风作用,以保证正常接、排物料的一种重要设备。本系列关风器使用材料,铸铁、碳结钢、不锈钢。规格有5升---------80升等多种。具有体积小、造型美观、结构严紧,操作方便等特点。产品广泛用于粮食、食品、饲料、油脂、化工、储运等行业的气力输送网络中,作为闭风、排料不可缺少的设备。
    2、我公司生产的多种形式关风器的特点:
    (1)设备均采用分体式结构组合而成的关风器,内外全部通过精加工处理,不易变形,外表美观,打破了其它关风器外表粗糙的格局。
    (2)设备均采用偏直进料方式,可提高装满系数,进料口设有剪切结构有防卡作用,外置式关风器轴承远离叶轮并设有骨架油封,端盖设有排泄口等多重防护,从而避免了堵塞现象。
    (3)本公司不同规格的多种关风器的中心高一致,可任意串连组合使用。
    二、叶轮关风器是组合形式:

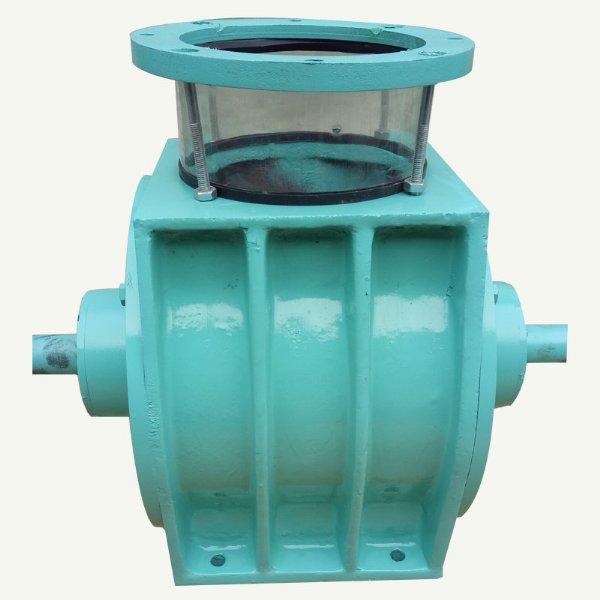

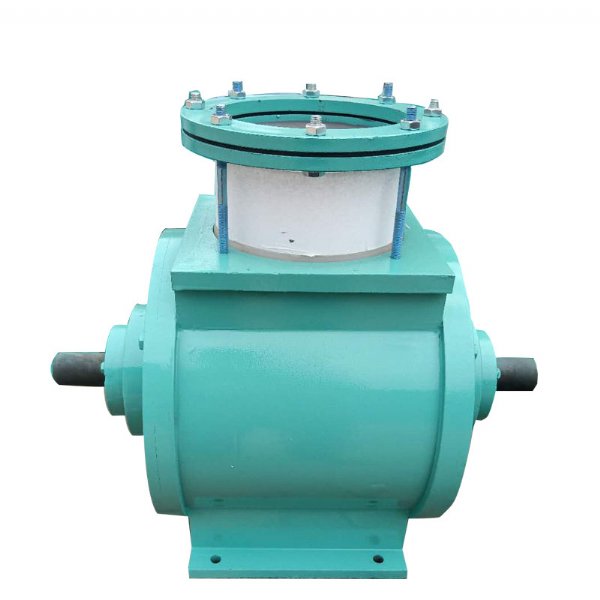

    A、叶轮关风器,不带传动机构,其形式代号为:Y

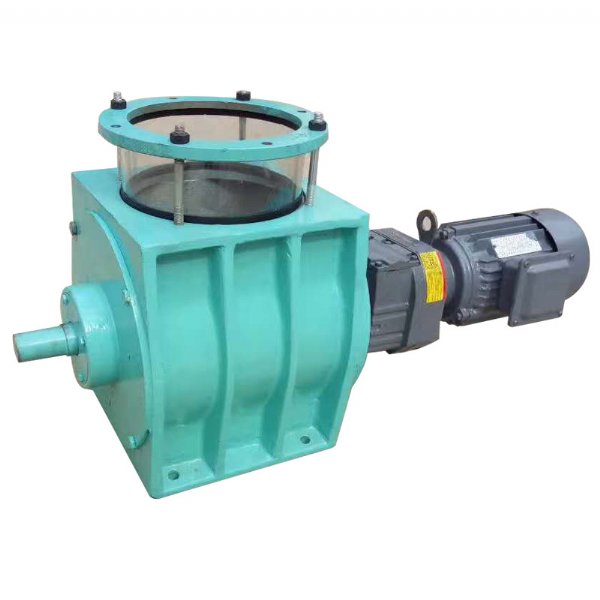

    B、组合叶轮关风器,带传动机构,其形式代号为:Z
    C、表示方法:



    三、主要性能参数表

    TGFY5
    TGFZ5

    5升

    0.55

    20—60

    TGFY7
    TGFZ7

    7升

    0.75

    20—60

    TGFY9
    TGFZ9

    9升

    0.75

    20—50

    TGFY12
    TGFZ12

    12升

    1. 1

    20—50

    TGFY16
    TGFZ16

    16升

    1.5

    20—50

    TGFY25
    TGFZ25

    25升

    1.5

    ≤40

    TGFY30
    TGFZ30

    30升

    1.5

    ≤40

    TGFY45
    TGFZ45

    45升

    2.2

    ≤35

    TGFY50
    TGFZ50

    50升

    2.2

    ≤35

    TGFY80
    TGFZ80

    80升

    3.0

    ≤30

    例: TGFY5表示容量为5立升单机叶轮关风器。
    TGFZ5表示容量为5立升的组合叶轮关风器
    供料量G按下式计算:
    G = 0.06 VnKρ (t / h)
    式中V ---------关风器容积     n------转速  (r / min)
    ρ------物料容重
    K-----装满系数在颗粒为0.6---0.8 粉料为0.4----0.6.
    四、安装、使用及注意事项
    1、设备安装之前,须对关风器进行全面细致地检查,转子转动必须灵活,其联接不得有松动。
    2、关风器必须牢固地固定在楼板或机架上。
    3、减速电机在出厂时已注满润001滑脂,一年内不必加油。
    4、使用时应注意先启动关风器电机后再进料,停车时应待物料排完后才能切断电源
    5、在安装关风器各联接部位时切勿有漏风现象,(检查标准,试开机时用柔软的纸在各联接部位检查,若有往内吸纸属密封不严,应及时排除。)
    6、在安装观察窗螺柱时,上下拧紧到位为止。避免安装上下不均而造成漏风现象。

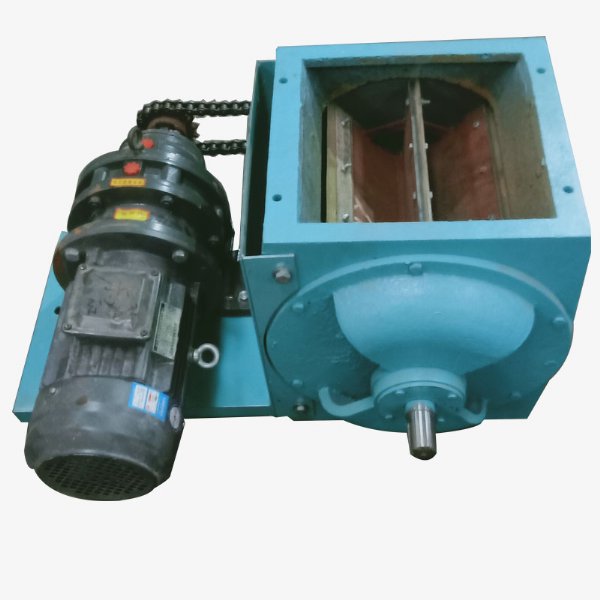

    7、安装双排链轮与关风器联接轴联接时,一定要将双排链轮上的止头螺钉拧下,用电钻锪孔到轴径上,深3Mm, 然后拧紧止头螺钉即可,安装双排链轮时一定要注意两边分布均匀。
