主要特性:
⑴精度等级：0.2级 ⑵全量程内极高的线性度（非线性度<0.1％）
⑶辅助
电源/信号输入/信号输出： 2500VDC 三隔离 ⑷辅助电源：5VDC，12VDC，24VDC等单电源供电
⑸ 输入频率信号：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等
⑹输出标准0-2.5V/0-5V/0-10V电压信号 或0-10mA/0-20mA/4-20mA电流信号等等
⑺小体积,标准DIN35导轨式安装 ⑻工业级温度范围: -20~+85 ℃
⑼外形尺寸：106.7x79.0x25.0mm
应用：
⑴频率
传感器信号采集、隔离转换 ⑵
变频器（FA） 频率信号数据采集和控制
⑶发
电机、电动机等旋转设备转速监测 ⑷
变压器工作频率检测
⑸仪器仪表与传感器信号收发 ⑹非电量信号变送
⑺速度信号测量
产品选型表：

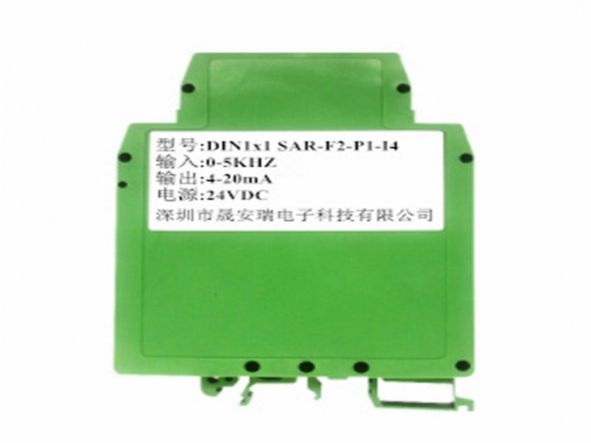

DIN1x1 SAR – F□ - P□ – U(I)□
输入信号 供电电源 输出信号
代码 频率信号 代码 Power 代码 电流 代码 电压
F1 0-1KHz P1 24VDC I3 0-20mA U1 0-5V
F2 0-5KHz P2 12VDC I4 4-20mA U2 0-10V
F3 0-10KHz P3 5VDC I8 用户自定义 U6 1-5V
F8 用户自定义 P4 15VDC U8 用户自定义
产品选型举例：
例 1：输入：0-1KHz；电源：24V ；输出：0-5V 型号：DIN1x1 SAR- F1-P1-U1
例 2：输入：0-5KHz；电源：12V ；输出：4-20mA 型号：DIN1x1 SAR F2-P2-I4
例 3：输入：0-10KHz；电源：24V ；输出：0-10V 型号：DIN1x1 SAR F3-P1-U2
例 4：输入：0-10KHz；电源：24V ；输出：4-20mA 型号：DIN1x1 SAR F3-P1-I4
例 5：输入：用户自定义；电源：24V ；输出：用户自定义 型号：DIN1x1 SAR F8-P1-U8
通用参数:
参数名称 测试条件 *小 典型值 *大 单位
隔离电压 1min 1500 2500 VDC
信号输入 幅值（VP-P） 5 V
频率测量范围 0 10 kHz
频率输入低电平 0 0 1.5 V
频率输入高电平 3 5 24 V
信号输出 电压负载能力 5V 2K 10K Ω
电流负载能力 20mA 0 250 350 Ω
响应时间 10 ms
辅助电源 电压 用户自定义 5 12 24 VDC
电流 VD=12V 83 mA
辅助电源功耗 1 W
工作环境温度 -25 85 ℃
贮存温度 -25 85 ℃
注： 频率输入采用5V的TTL电平效果*佳。
引脚 名 称 描 述 引脚 名 称 描 述
1 PW+ 电源正端 7 IN+ 频率信号输入正端
2 NC 空脚 8 IN- 频率信号输入负端
3 GND 电源负端 9 NC 空脚
4 OUT+ 模拟信号输出正端 10 NC 空脚
5 OUT- 模拟信号输出负端 11 NC 空脚
6 NC 空脚 12 NC 空脚
