矿用隔爆兼本安型硬盘录像
监视器（以下简称监视器）主要由
电源部分、监视器、樱兰录像机、外壳等部分组成。主要连接视频图像，用于图像的实时浏览与录像查看。
显示器执行企业标准GB3836-2010、Q/ZMD036－2012。
环境条件
——周围环境温度－5℃～40℃；
——海拔高度不超过1000m，矿井大气压（0.08～0.11）Mpa；
——周围空气相对湿度不大于95％（25℃时）；
——适用于有瓦斯和煤尘爆炸危险的环境中；
——污染等级为3级；
——安装类别为Ⅲ类；
——使用在无显著振动和冲击的场所。
技术参数
--输入电压：AC127V；
--功率：小于90W；
产品结构及外形尺寸

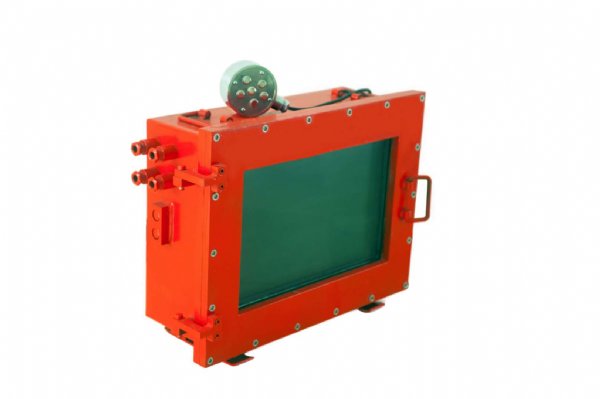

由电源部分、触摸屏、本安电源、外壳等部分等组成，其外部结构如图1所示。
功能
监视器通过连接隔爆型视频摄像仪，能够实现图像的实时查看与录像回放功能。监视器内置1T硬盘，能够录像约15天。连接使用的机械鼠标，使用上、下移，左、右移，左击，右击按键达到鼠标操作监视器的效果。
安装
监视器安装前，应检查柜体及电器元件是否在运输中遭到碰撞损坏，紧固
螺栓是否松动。技术文件、产品出厂合格证应与操作台一致。
监视器安装完毕后应注意电源的电压是否正确、检查各部件是否固定牢固、检查
接地线是否正确可靠。
操作
使用机械鼠标的《右击》按键调出主菜单，鼠标的《左击》、《右击》功能如下：
图3 鼠标功能表
进入菜单后，见下表的菜单选项及功能设置，可使用鼠标的《上移》、《下移》、《左移》、《右移》移动至需要设置的选项，单击《左击》表示确定，单击《右击》表示退出。
说明：进入时需输入密码，设备出厂时的用户名为“admin”，密码为“12345”。
注意事项
1 严禁带电开盖。
2 维修时注意防止“失爆”（注意保护
紧固件和保护引入装置里的橡胶
密封圈）。
3 在使用前，应检查产品保护功能是否正常，动作是否可靠。应测量该产品的工作电压、工作电流是否符合说明书要求的参数。确定该产品的关联设备或配接设备是否符合规定要求，并正确接线。
4 本产品不得随意与其它未经联检的设备连接。
运输和储存
1 监视器的包装采用
木箱结构，必须保证在运输中无损坏，并符合水路和陆路运输的要求。
2 监视器装箱时应携带下列文件：
——产品说明书；
——产品合格证；
——产品试验报告；
——装箱单。
3 监视器在运输和搬运过程中应避免剧烈震动以保护电器元件不受损坏。
4 监视器的存放环境为：环境温度不超过35℃，空气相对湿度不大于80％，无破坏金属和绝缘的腐蚀性气体的仓库中。
订货和服务
1 订单上需注明产品名称、型号、数量及交发货日期。
2 订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。
