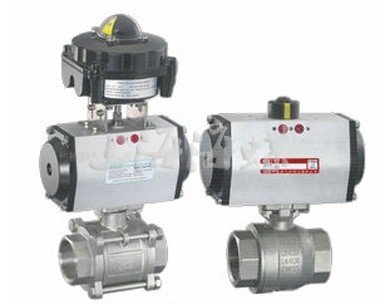

Q611F气动不锈钢螺纹球阀

  • 价格:电询
  • 产地:上海
  • 品牌:海蝶
  • 型号:Q611F
  • 规格:DN15-200
  • 联系:陈华钦 17807508208
              联系我时请告知是在建材采购网看到的
  • 公司:上海海蝶阀门制造有限公司
  • 产品介绍
    产品口径 : DN15-200
    产品压力 : 0.6~6.4Mpa
    产品材质 : 铸钢、不锈钢合金钢

    Q611F气动不锈钢螺纹球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

    结构特点
    1、流体阻力小、球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。
    2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
    3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
    4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
    5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
    6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
    7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

    执行机构
    采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

    1、齿轮式双活塞,输出力矩大,体积小。
    2、气缸选用铝金材料,重量轻、外形美观。
    3、可在顶部、底部安装手动操作机构。
    4、齿条式连接可调节开启角度、额定流量。
    5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
    6、IS05211标准连接为产品的安装更换提供了方便。
    7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

    附件的选项
    根据不同控制和要求可选择下列附件:
    切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
    调节型附件:电气定位器、气动定位器、电气转换器。
    气源处理附件:空气过滤减压阀、气源处理三联件。
    手动机构:HVSD手操机构

    执行标准
    1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
    3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    4、检验主试验:JB/T 9092、API 598。
    性能规范


    公称通径mm
    DN15-DN300
    材料代号
    C
    P
    R
    主要零件
    阀 体
    WCB
    ZG1Cr18Ni9Ti
    ZG1Cr18Ni12Mo2Ti
    球 体
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12MoTi
    阀 杆
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12MoTi
    密封圈
    增强聚四氟乙烯 对位聚苯
    填 料
    聚四氟乙烯 柔性石墨
    适用工况
    适用介质
    蒸汽、水、油品
    硝酸类
    醋酸类
    适用温度
    -28℃ - 300℃
    执行器
    型 号
    DA/SR系列、GTD/GTE系列、QGSY系列等
    气源压力
    0.4-0.7MPa
