一、 用途和性能

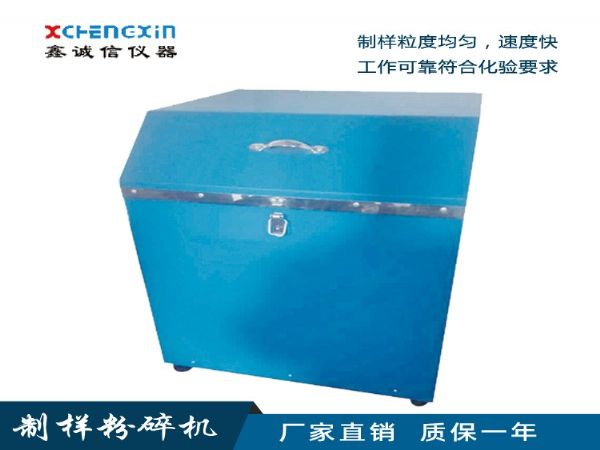

密封式制样
粉碎机,是我厂生产的一种新型化验设备。专门用于具有一定硬度的金属和非金属、矿石、煤炭、治金、地质、医药化工系统原材料化验制样,该机结构紧凑,外形美观大方,制成的样品粒度细小均匀,具有代表性,并适用于教学和科研部门。
二、 原理和结构
粉碎机的工作原理是通过安装在电动机轴端的偏心锤的作用,将电动机的回转支撑在六根
弹簧上的粉碎装置的高频率震动。粉碎装置内的冲击块、冲击环在冲击座内不断撞击试样达到粉碎的目的。
该机的结构主要由底座,
电机、偏心锤、上盖、连接套、粉碎和压紧装置组成。电机的轴端装有一偏心锤,由上
法兰连接在上盖的下部,上盖的上部固定有冲击块,冲击环、冲击座组成的粉碎装置,支架锁紧手把组成的压紧装置。通过六只
压缩弹簧支撑在底座上。
粉碎装置的零件均用优质
钢材,经过精密加工处理。具有优良的耐磨性,在冲击和压实力的作用下形成硬而耐磨的表面层。使用次数越多则加工硬化性,耐磨性越好。
三、技术特性
型号 装料重量
(G) 装料粒度
(mm) 出料粒度
(目) 粉碎时间
电源(V)
GJ-50 50 <13 80-200 1-5分钟 220
GJ-1 100 <13 80-200 1-3分钟 380
GJ-2 2*100 <13 80-200 1-3分钟 380
GJ-3 3*100 <13 80-200 1-3分钟 380
